Установка роликовых направляющих для выдвижных ящиков

Роль шариковых направляющих в мебельном производстве

Невзирая на то, что принцип работы устройств телескопического типа используется для создания множества изделий в различных сферах научной и практической деятельности человека, наиболее часто их все же продолжают применять в области изготовления корпусной мебели различного типа.

Шариковые направляющие нужны, чтобы оснащать ими мебель, которая затем становится значительно более функциональной, а кроме того:

• позволяет ящикам выдвигаться бесшумно;
• увеличивает допустимую нагрузку, которая оказывает непосредственное воздействие на ящик, продлевая срок его службы.

Схема установки шариковых направляющих в ящик и короб из-под него

Так, в качестве примера можно привести шкафы-гардеробы, внутри которых устанавливаются множественные выдвижные ящики, экономящие свободное пространство и в целом повышающие удобство пользования данным предметом мебели. Обычно такие ящики забиваются одеждой и аксессуарами, как говорят, под завязку. И, тем не менее, благодаря шариковым направляющим они работают бесшумно и аккуратно.

Установив в свой предмет мебели направляющие шарикового типа, вы увеличите срок службы укомплектованных ими предметов интерьера, а также повысите удобство и эффективность использования мебели.

Конкретные расчеты установки будут зависеть от параметров ящика и крепежных элементов, подобранных к нему

Как не допустить ошибок при установке

Если сами рельсы направляющих прикручены на одном уровне, строго напротив друг друга и ящик никак не перекашивается в процессе выдвижения, то все будет «работать» хорошо.

Это главное правило в установке любого ящика – соблюсти соосность.

Вторым правилом можно выделить и необходимость соотносить высоту боковин самого короба ящика с высотой фасадов. Прежде чем начать их «распределение» по высоте. Рекомендую сразу сделать метки карандашом на торце корпуса, отметив положение фасадов, чтобы иметь наглядное представление.

Главный подводный камень – это нерациональное распределение направляющих с точки зрения полезного объема самого ящика.

Например, на фото – выдвижные ящики в пенале функционируют абсолютно нормально.

Но из-за того, что верхний выдвижной ящик «задрали» слишком высоко, его вместительность сильно урезана. Казалось бы, зато средний ящик более вместителен. Но нет. Нижний край фасада верхнего ящика «не дает» загружать средний ящик по всей высоте образовавшейся ниши.

На самом деле, этот момент не критичен. И если его не выделить, то сам владелец и не заметит. Но тот, кто делал, обязательно будет помнить, что лучше было бы по-другому.

Этапы установки конструкции на дверь

Разрабатываем схему

Чаще всего появляется необходимость установить доводчики на наружные двери. Обычно схему продумывают таким образом, чтобы корпус оказывался в комнате. Но для моделей с повышенной стойкостью к холоду это не принципиально. В схеме следует отметить, какой диаметр крепежа потребуется. Это позволит точнее подобрать сам доводчик и сверла для его установки. При необходимости стоит проконсультироваться с профессионалами. Когда дверь будет открываться в сторону доводчика, корпус ставят на полотно. А вот рычажный комплекс располагается на раме. Иной подход требуется, если дверь предстоит открывать наружу от доводящего узла. Тогда блоки меняются местами. Скользящий канал придется ставить на корпусе двери, а основную часть устройства — на косяке.

Выбираем варианты монтажа

Устанавливая накладной дверной доводчик, выполняют такие действия:

• определение позиции монтажа;
• выбор наружного (вариант – внутреннего) расположения;
• определение направлений, куда аппарат должен открывать дверь;
• прикладывание монтажной схемы, сопровождающей каждое официально поставляемое изделие, к полотну и косяку.

Дополнительно по шаблону узнают, на дверях каких категорий может ставиться доводчик. Еще там показывают, в каких случаях можно менять места крепления. Выделение каждого варианта цветом или пунктиром поможет не запутаться

Важно: если дверь сделана из алюминия либо тонкой стали, придется ставить особые крепежи — так называемые бонки. Они помогают избежать повреждения материала там, где крепятся

Когда отметки при помощи схемы и шаблона закончены, корпус доводчика и рычаг либо планку закрепляют на полотне (коробке) саморезами. На корпусе фиксируют второй сегмент рычага. После этого можно уже соединять рычаг, формируя своеобразное «колено». Но не всегда подобное решение позволяет выполнить поставленную задачу. Альтернативные подходы нужны, когда работают с калиткой или с дверью непривычного вида.

В этой ситуации выбирают иногда схемы с параллельной установкой на пластину или с монтажными уголками. Роль уголков — помочь, если не удастся зафиксировать рычаг на поверхности коробки. В ряде случаев корпуса доводчиков ставятся на уголковый элемент, размещенный над верхним откосом. При этом рычаги прижимают к полотну. В ином варианте на дверь ставят пластину, выводя ее за верхнюю кромку.

Затем на эту пластину уже фиксируют корпус. Рычаг в таком варианте обычно ставят на дверную коробку. Чтобы максимально увеличить площадь откоса, корпус крепят на полотно обычным образом. Далее рычаг присоединяют к монтажной пластине. Есть еще один способ: при нем пластину располагают на коробку, монтируют корпус, а рычажный элемент фиксируют на полотне.

Как устанавливать: пошаговое руководство

Но просто выбрать тот или иной подход к монтажу доводчика недостаточно. Обязательно требуется выполнить строгую последовательность работ. Чтобы сделать все правильно своими руками, шаблон крепят на полотне при помощи тонкого скотча. Потом берут кернер и размечают серединные точки отверстий. Теперь можно поставить корпус с использованием штатного крепежа. Точность установки определяют, смотря на расположение регулирующих винтов. Далее приходит очередь крепить рычажную систему. Стандартные правила предусматривают, что нужно ее фиксировать на противоположной от двери стороне. В некоторых случаях соединительная система поставляется в уже собранном виде. Тогда на время работы шарнир вытаскивают — надо только потом поставить его на положенное место.

Теперь надо закрепить не подлежащий регулировке сегмент — колено. Чтобы повесить его в воздухе на точно отведенном месте, применяют ось доводчика. Фиксация производится гайкой, закручиваемой ключом

Важно: когда доводчик монтируют для исключения шума, колено по инструкции закрепляется только одним способом — под углом 90 градусов к двери. При этом рычаг располагают под тем же углом к полотну, а соединять детали нужно только после полного закрытия двери

Иначе поступают, когда на первом месте — усиленный прижим полотна. В этом случае само полотно снабжается уплотнителем либо защелкой, а жесткий рычаг монтируют под углом 90 градусов к двери. Колено делают регулируемым, но обязательно добиваются, чтобы его длина позволяла нормально работать механизму. Этот подход поможет увеличить скорость финального прихлопа. Оканчивают монтаж, связывая два сегмента шарниром.

Особенности установки

В любом городе, таком как Одесса (Украина), Липецк, Москва, Киев, Харьков или Минск отыскать мебельные направляющие для ящиков роликового типа не составит особого труда. Их основной плюс — это низкая стоимость. Цена других мебельных направляющих значительно выше. Но тому есть свои объективные причины.

Все же стоит разобрать процедуру монтажа. Многие интересуются, как ставить и прикрепить ролики, как правильно выполняется разметка и последующая установка.

• Первым делом нужно учесть размеры направляющих и сделать расчеты для ящика и предмета мебели, где он будет размещаться. Тем самым вам не придется сверлить лишние отверстия;
• Не обязательно, если в длину направляющие 350 мм, длина боковой стенки ящика будет аналогичной. Но замерить уровень конструкции нужно. Условная линия, образующая полозья, должна совпадать максимально с вашей рабочей установочной горизонталью;
• Если направляющие окажутся немного длиннее, нежели нужно, не страшно. Они могут даже выходит за заднюю стенку, если у мебели соответствующая глубина;
• Выполнив все замеры, рекомендуется нанести точную разметку. Не стоит рисковать и сверлить отверстия на глаз;
• С помощью саморезов фурнитура фиксируется на нижней части ящика;
• Планку лучше закрепить минимум 3 элементами;
• Сделайте точные замеры положения второй части направляющей, которая монтируется на внутреннюю стенку мебельного корпуса. При этом рекомендуется отступить от края 2 мм;
• Закрепите вторую рельсу в 3 точках;
• Вставьте ящик, проверьте его уровень и плавность хода.

В процессе монтажа важно сделать все аккуратно, последовательно и точно. Если неправильно выполнить замеры, получится перекос, ящик начнет упираться в заднюю стенку, не до конца входить, царапать фасад и пр

То есть последствия неправильных замеров крайне нежелательные и неприятные.

Преимущества и недостатки

Чтобы подвести некоторые итоги, предлагаю рассмотреть ролики на предмет имеющихся сильных и слабых сторон такой фурнитуры. Причем все сказанное является объективной реальностью. Если вы хотите действительно качественную мебель, то обязательно согласитесь с дальнейшими выводами.

Начнем с преимуществ. Да, они действительно есть. К плюсам можно отнести такие качества и характеристики роликовых направляющих:

• Низкая цена. Стоимость небольшая, доступная для большинства потребителей, которые хотят получить максимально дешевую мебель;
• Простой монтаж. Если вы умеете работать рулеткой, дрелью и карандашом, никаких проблем при установке фурнитуры в конструкцию выдвижного ящика у вас не возникнет.

Но на этом достоинства заканчиваются. Но начинаются недостатки.

Нет смысла перечислять большое число минусов. Тут хватит нескольких пунктов, которые окончательно расставят все по своим местам.

• Быстрый износ. Даже если толщина ящика небольшая, и нагрузка незначительная, со временем, причем довольно скоро, конструкция сломается, начнет сыпаться и разваливаться;
• Неполное выдвижение. Ящик не будет выдвигаться на вас полностью, что для множества мебельных изделий становится большой проблемой;
• Они не подходят для тяжелых ящиков. Подобные направляющие не приспособлены для работы под большой нагрузкой. Причем речь не идет о каких-то сотнях килограммов. Суммарная максимальная нагрузка, учитывая вес ящика и его содержимого, не может превышать 20-25 кг. Иначе начнется быстрый процесс деформации и разрушения;
• Шумность. Ролики объективно шумят. И чем дальше, тем сильнее. Использовать такие направляющие в комнатах, где отдыхают люди или спят дети, точно не стоит. Иначе сон успешно завершится при первой же попытке открыть ящик или закрыть его.

На выходе мы получаем пусть и дешевую, но крайне низкокачественную фурнитуру. Потому не удивляйтесь, что вскоре после установки ее будет выворачивать.

Это фурнитура прошлого века, которая справедливости ради должна исчезнуть из нашей современной жизни. Не удивительно, что новая мебель хорошего качества никогда не будет комплектоваться направляющими роликового типа.

Да, ролики пока никуда не денутся. Это лучшее, что могут использовать изготовители наиболее дешевой мебели бюджетной категории. И если вы видите роликовые конструкции в составе выбираемой мебели, лучше обходить их стороной. Производитель явно решил сэкономить.

Если же у вас есть ящики с такой фурнитурой, советую ее заменить. Многих интересует, а можно ли заменить на шариковые, более современные, тихие и надежные? Да, сделать это можно. А порой даже нужно. Размеры совпадают, потому никаких проблем с переходом на другой тип фурнитуры у вас не возникнет.

А что лично вы думаете о роликовых направляющих в составе выдвижных ящиков? Обязательно оставьте свои отзывы, задавайте вопросы.

Спасибо всем тем, кто с нами! Подписывайтесь на наши обновления, рассказывайте о сайте своим друзьям и ждите много новых, полезных и интересных материалов!

Watch this video on YouTube

Конструкция

Система обеспечения плавного хода бывает двух видов — шариковая и роликовая.

Механизмы выдвижения ящиков бывают двух видов.

Обе системы имеют один принцип работы, однако немного разную конструкцию.

1. В случае с использованием шариков конструкция получается неразборной, что ограничивает универсальность и затрудняет ремонт. Механизм работает плавно.
2. Роликовый вариант надежнее, однако создает гораздо больше шума.

В обоих случая полозья крепятся на внутренние стенки стола, а направляющие элементы — на наружную часть ящика. Соединяющий элемент позволяет всему механизму двигаться, будь то шарик, или ролик.

Полозья крепятся на внутренние стенки стола.Направляющие имеют ограничители для обеспечения безопасности.

Выбор шариковых направляющих

Чтобы правильно подобрать направляющие для мебели, необходимо учитывать:

• разновидности устройства;
• технические характеристики направляющих;
• фирму-производителя, от которой зависит качество мебельной фурнитуры.

Разновидности шариковых направляющих

Классифицировать направляющие шарикового типа можно по нескольким признакам:

степени открывания. Выпускаются системы частичного и полного выдвижения. При ограниченном движении сокращается угол обзора содержимого и приблизительно дальних 5 – 6 см ящика не видно. Система полного выдвижения позволяет обозревать все содержимое ящика;

Различия направляющих по степени открывания ящиков

• ремонтопригодности. Различают более дешевые неразъемные направляющие, которые в случае поломки можно будет только заменить, и разъемные конструкции, подлежащие ремонту, а в пределах одного производителя и взаимозаменяемости комплектующих деталей;
• способу установки. Различают стандартные направляющие, монтаж которых производится на боковые стенки ящика, и направляющие скрытого монтажа. При данном способе установка системы выдвижения производится снизу ящика, что позволяет скрыть все элементы и увеличить внутренне пространство шкафа, комода, тумбы и так далее.

Шариковые направляющие скрытого монтажа

• количества ступеней. Выделяют одноуровневые и многоуровневые направляющие. В зависимости от данного показателя определяется максимальная нагрузка на ящик;
• наличию дополнительных элементов. Направляющие могут комплектоваться доводчиками, позволяющими плавно закрывать ящик, что увеличивает срок службы мебели и/или системой Push-to-open – открывание ящика путем нажатия на переднюю часть фасада.

Принцип системы Push-to-open

Какие направляющие лучшие? Решать каждому пользователю самостоятельно, опираясь на вид мебели (шкаф, тумба, комод и так далее) и окружающее пространство.

Подбор технических параметров

После определения вида направляющей требуется правильно подобрать размеры. Допускается:

• уменьшение длины выдвижной системы относительно длины ящика на 10 – 15 мм, но не более 75% показателя (расчет по рекомендации производителя). Например, для ящика длиной 400 мм подойдут направляющие длинной 300 – 400 мм;
• ширина системы направляющих определяется в соответствии с требуемой нагрузкой.

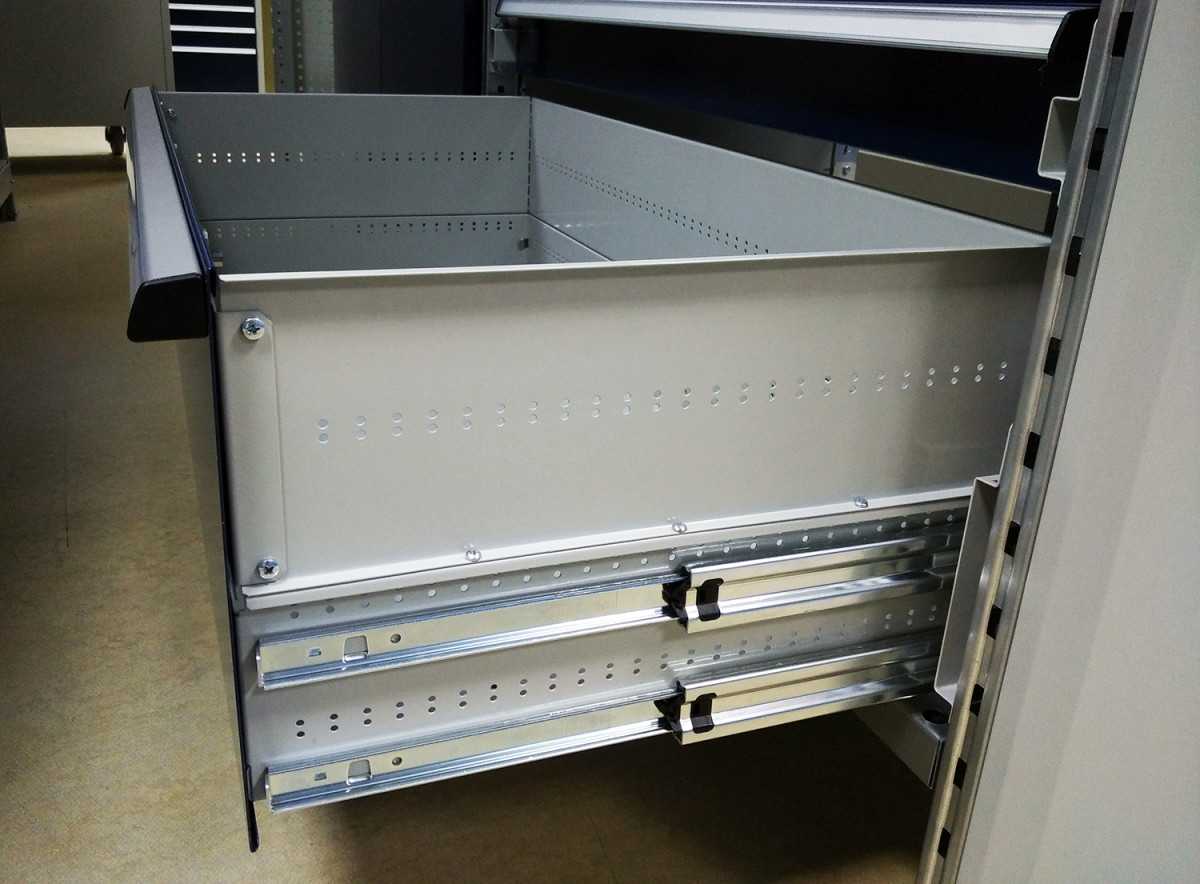

  Чем больше предполагаемая нагрузка на ящик, тем большей ширины требуется выбирать направляющие.  При большой ширине ящика допускается установка двух направляющих параллельно друг другу, что также позволит увеличить показатель нагрузки.

Основные размеры направляющих шарикового типа

Популярные производители и их особенности

Наиболее популярной компанией, занимающейся изготовлением различных видов выдвижных систем, в том числе и шариковых направляющих, является австрийская фирма Blum. Основными преимуществами производителя являются:

• использование высококачественных материалов;
• контроль изготовления на всех стадиях;
• проверка фурнитуры перед продажей;
• приложение схем для самостоятельной установки;
• длительный срок службы (гарантия производителя – 15 лет).

Среди недостатков можно отметить высокую стоимость направляющих и иных видов выдвижных систем.

Мебельная фурнитура австрийской компании Блюм

Чтобы сократить расходы на приобретение фурнитуры, можно обратить внимание на следующие компании:

• немецкую фирму Hettich. Качество выпускаемой фурнитуры не уступает общепризнанному лидеру, но стоимость значительно ниже;
• польскую компанию GTV, занимающейся изготовлением фурнитуры больших размеров;
• польскую фирму Fgv, основной специализацией которой является изготовлением различных видов направляющих и мебельных петель;
• российские компании Boyard и Firmax. Цена на фурнитуры отечественных производителей самая низкая, а качество – на высоком уровне.

Что это такое

Конструктивно в мебельных роликовых направляющих нет ничего особенного. Фактически это изделие, состояние из 2 частей. В каждой из них предусмотрен специальный ролик. Но располагаются они на разных концах фурнитуры.

Одна часть изделия монтируется непосредственно на сам выдвижной ящик. Вторая располагается на внутренней стенке ниши под первой. В результате одна часть направляющей вставляется в другую, за счет чего обеспечивается выдвижение. Чтобы избежать повреждения задней стенки, а также не вытащить случайно сам ящик, также в полозьях имеются ограничители. Внешне они напоминают искусственные неровности, расположенные на рельсах. А специальные технологические отверстия позволяют снимать и осуществлять монтаж ящиков выдвижного типа.

В основном схема и устройство везде одинаковые, и в составе фурнитуры используются ролики, изготовленные из пластика.

На самом деле роликовые направляющие давно связаны с мебельным производством. Причем эта связь ранее была достаточно крепкой, но с появлением новых решений стала заметно ослабевать.

Как разметить места для крепежа направляющих

Установить шариковые направляющие намного проще, чем может показаться сначала.

Телескопы (при зажатии черных «усиков» можно вытянуть половину) легко разобрать на 2 части, одну из них прикрепив на бок ящика, а вторую на внутреннюю стенку шкафа.

Основная цель в точном определении мест для этих частей. Их надо пометить маркером. После чего каждую из половин необходимо прикрутить шурупами и вставить ящик в шкаф, соединив при этом две части в одно целое.

Как правильно рассчитать размеры

Для корректной работы конструкции (полного выдвижения туда-обратно) нужно тщательно разметить места крепежа составляющих. Проконтролировать размер. Между стенкой шкафа и боковиной ящика нужно оставлять промежутки, где и будут расположены направляющие. Чаще всего это 13 сантиметров с каждой из сторон.

Направляющие обычно бывают 25-90 сантиметров в длину с шагом 5 сантиметров, при этом нужно следить, чтобы они оказались короче ящика на 6-10 сантиметров. Вот почему конструкцию крепят посередине боковины ящика, оставляя немного места впереди и сзади.

Инструкция по замене направляющих

Чтобы заменить сломанные роликовые полозья, нужно с помощью шуруповерта вывернуть весь крепеж, демонтировать планки. Шариковые снимаются сложнее: ящик максимально выдвигают, прижимают пальцами фиксатор вниз, плавно тянут конструкцию к себе. Демонтируют планки с боковых стенок мебели, извлекая все саморезы.

Установка новых направляющих для ящиков комода не представляет сложности: все они имеют сходную конструкцию, отверстия под крепеж совпадают. Необходимости проводить разметку нет. Планки прикладывают к оставшимся от саморезов отверстиям, прикручивают. Проверяют правильность положения, при необходимости регулируют его, ослабив крепеж.

Узнав, как правильно монтировать направляющие, можно самостоятельно починить вышедшие из строя элементы или установить новые на собственноручно изготовленную мебель. При выборе оптимального варианта следует учитывать планируемую нагрузку: если она будет большой, стоит отдавать предпочтение шариковым конструкциям.

Предыдущая запись Установка сушилки для белья на балконе
Следующая запись Обзор телефонных креплений

Как устанавливать их на ящики

Монтаж выдвижных систем подразумевает точное соотношение всех элементов конструкции, чего можно добиться только при помощи точных замеров. Действительно, полозья и направляющие бывают самой разной длины, но иногда они могут выходить за пределы задней стенки, это также стоит учитывать.

Все элементы конструкции должны соответствовать по размерам друг другу.

Устанавливать систему следует в несколько этапов:

1. Точно обозначаем какое именно место внутри тумбы будут занимать полозья – для отметки используем простой карандаш.
2. Крепим элементы на заготовленное место используя дрель и саморезы.
3. Монтируем вторую часть конструкции на внешнюю сторону ящика.

*Важно учитывать возможную хрупкость материала мебели, именно потому рекомендуется использовать именно дрель, для наибольшей аккуратности. Саморезы также важно подобрать правильно

Лучше не использовать модели более 32мм, во избежание повреждения корпуса.

Устанавливают конструкцию с помощью дрели и саморезов.

Как правило, после успешного крепления основной части необходимо приступить к фасадам (передним стенкам, к ним монтируются ручки).

После крепления основной части устанавливаются фасады.

Иногда, на ящике предусмотрительно имеются выступы, а на фасаде — пазы, тогда соединение получается более прочным. При отсутствии подобного решения — используем двухсторонний скотч.

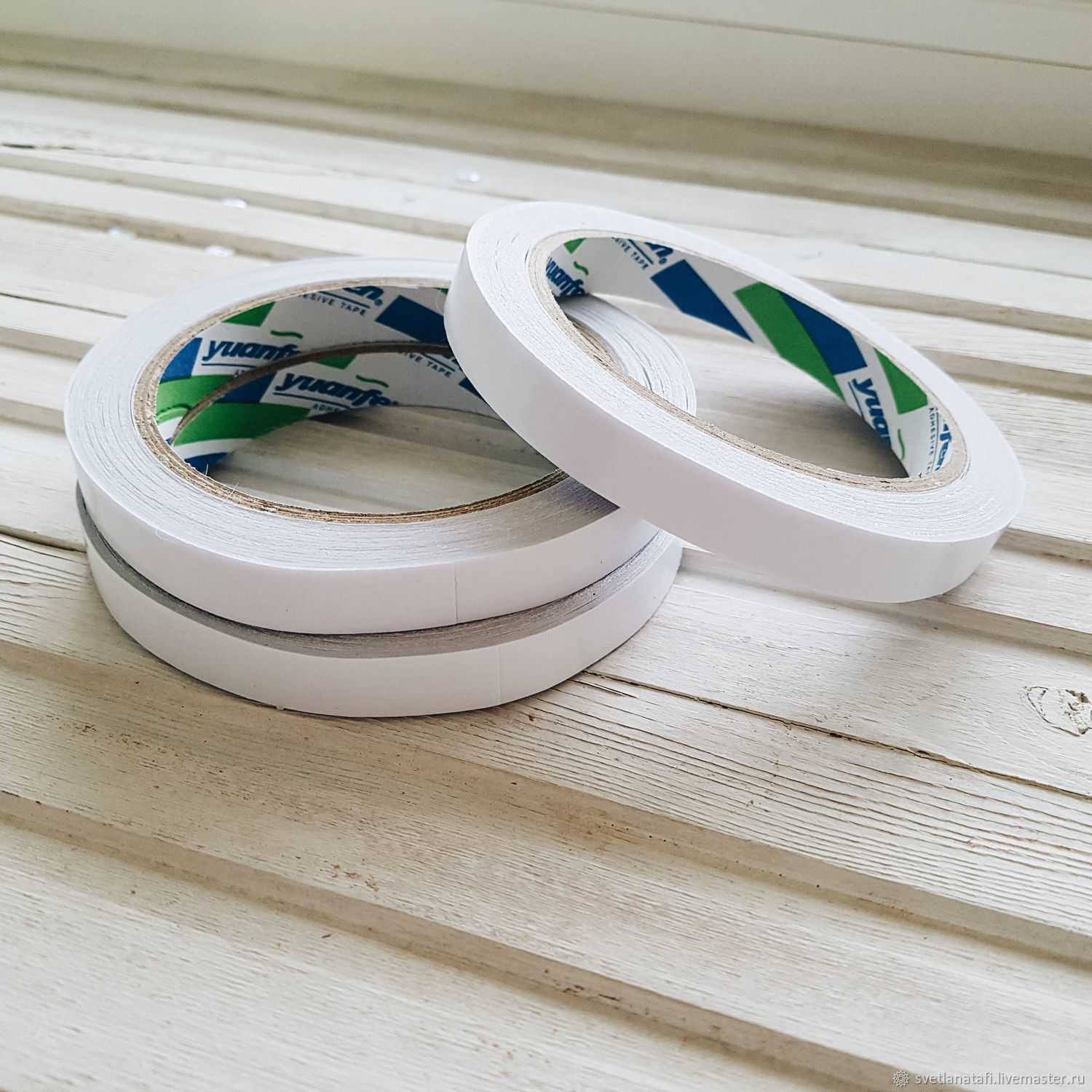

Иногда приходится применять двусторонний скотч.

Фасады крепим таким образом, чтобы между ними оставался небольшой зазор. Ручки устанавливаем в последнюю очередь при помощи пары саморезов.

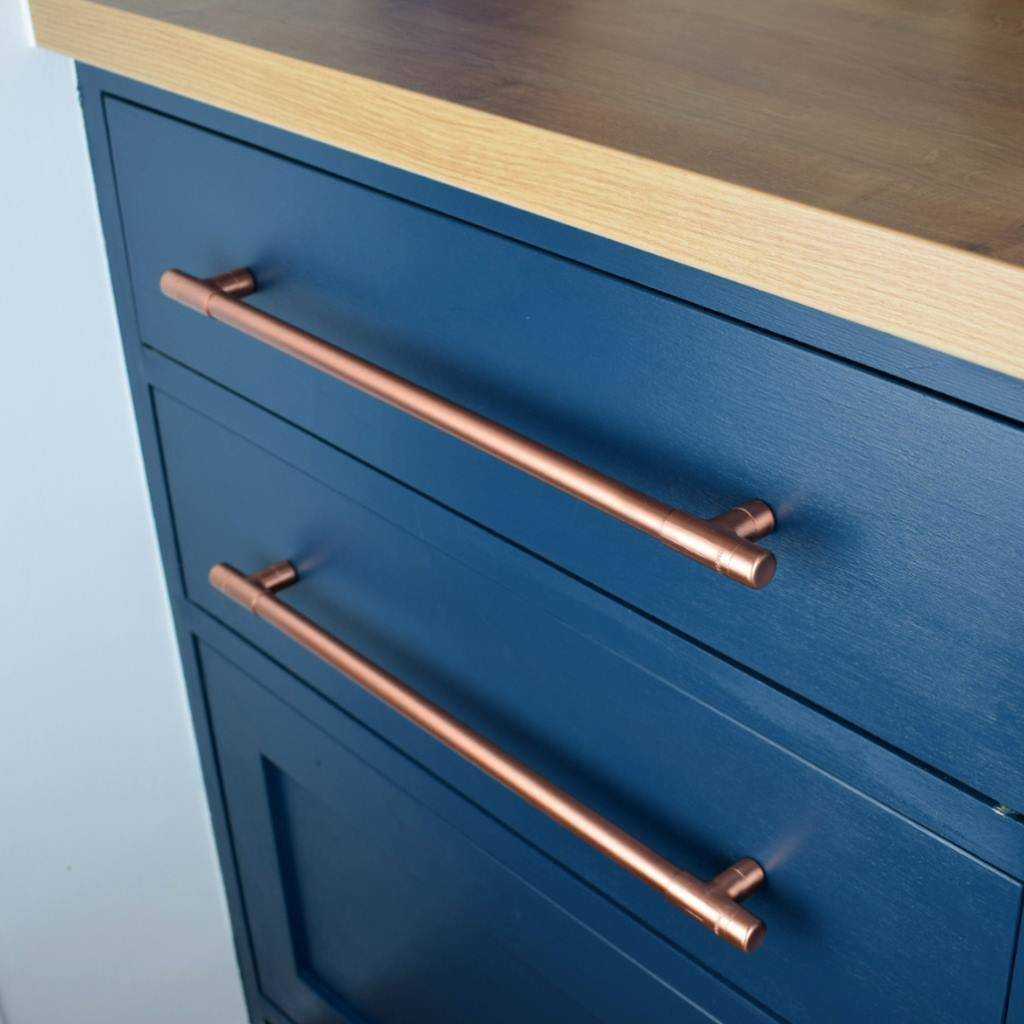

В последнюю очередь ставятся ручки.
