Двухъярусная кровать своими руками, чертежи и схемы, пошаговая инструкция

Проект двухъярусной кровати. Пошаговая инструкция

При большом количестве детей необходимо много кроватей. Двухъярусная деревянная кровать решит данную проблему. Перед сборкой нужно начертить схему кровати с указанием размеров всех элементов. Высота конструкции должна быть такой, чтобы верхний ярус не находился под самым потолком. Сюда поднимается теплый воздух, из-за чего спящий ребенок может испытывать дискомфорт. Чертежи и схемы находятся ниже под каждым процессом. Рассматриваются различные варианты.

Свободного пространства от пола до матраса нижнего яруса должно быть не менее 40 см. Расстояние между ярусами – 50-70 см. Длина и ширина стандартной детской модели – 180х80 см.

Подготовка материала для изготовления двухъярусной кровати

Для сборки кровати нужно приготовить (размеры):

брус 50х50 мм для рам,
доски 30х150 мм для стоек,
брус 40х40 мм для поручней и подпорок,
доски 20х200 мм (дерево),
стальные уголки,
мебельные болты,
саморезы,
масло для дерева.

Все пиломатериалы пред началом сборки кровати следует тщательно отшлифовать. Из инструментов понадобятся шуруповерт, разводной ключ и ножовка.

Сборка рам

Первыми изготавливаются рамы под матрас

При их сборке важно следить за прямоугольностью углов. Скрепить брус можно методом шип/паз с проклеиванием либо стальными уголками

Снизу на рамы крепятся распорки (не менее четырех), на которые укладывается лист фанеры или набиваются широкие доски.

По краям каждой рамы фиксируются бортики. Сделать их лучше всего из доски шириной 200 мм. Предварительно торцы того края, который будет находиться сверху, стоит скруглить и отшлифовать. Крепление производят на саморезы.

Монтаж стоек

Стойки можно сделать двумя способами – из мебельных щитов или из бруса. Второй метод предпочтительней, так как в этом случае нижний ярус не будет закрыт наглухо (с торцов и со стороны стены). Это позволит ребенку не чувствовать себя запертым в замкнутом пространстве. Длина брусьев должна быть такой, чтобы они выступали над плоскостью верхнего яруса не менее чем на 40-50 см.

Стойки предварительно сбиваются по два поперечными перемычками на уровне высоты спинок обеих ярусов. Подготовленные рамы крепятся к ним мебельными болтами. Чтобы работать было удобнее, стоит предварительно зафиксировать к стойкам временные подпорки из бруса. Можно набить и постоянные стальные уголки.

Установка лестницы

Для стоек этого элемента конструкции обычно используется брус. Ступеньки можно сделать из него же. Но лучше распилить несколько жердей. Брусчатые ступеньки крепятся на болты или уголки. Жерди фиксируют на клей, выбрав предварительно отверстия под них в брусе стоек.

Закреплять лестницу нужно максимально надежно. Лучше использовать для этой цели не саморезы, болты. Фиксацию обычно производят к бортикам верхнего и нижнего ярусов со стороны торца или фасада кровати. Фото:

Заключительный этап

Чтобы, играя на верхнем ярусе, ребенок не смог упасть вниз, к стойкам нужно закрепить перильца по длине кровати. Спинки с торцов желательно обшить доской. Все острые углы конструкции стоит скруглить и отшлифовать болгаркой со специальным диском.

После того как сборка кровати будет окончена, все деревянные элементы покрываются лаком или маслом. Последний вариант считается экологически более безопасным. Готовую кровать желательно дополнительно закрепить болтами к стене.

Двухъярусные кровати своими руками. Видео

Чертеж

Работы по созданию двухъярусной конструкции начинаются с выбора или самостоятельной разработки чертежей кровати. Существуют такие популярные модели:

кровать-диван. Нижний ярус выполняется в виде дивана со спинкой. В нужный момент он раскладывается, образуя широкую кровать. Конструкция наиболее подходит для повзрослевших детей;

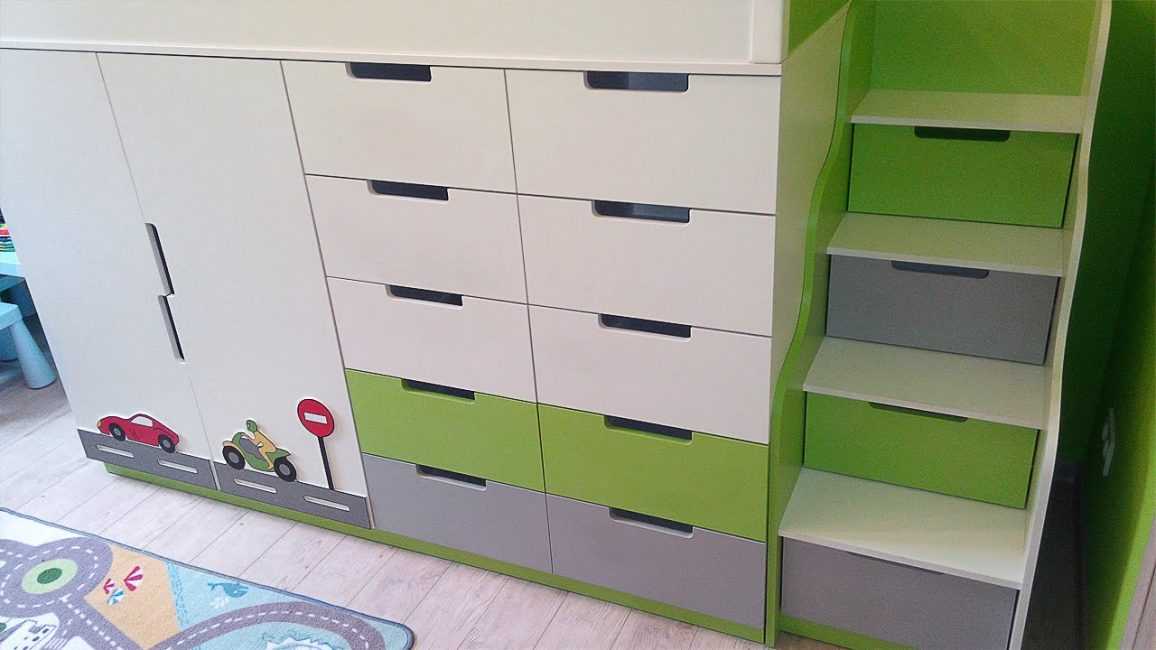

кровать с ящиками и полками. В нижней части монтируются выдвижные ящики. Боковины могут выполняться в виде шкафов-пеналов;
кровати для многодетной семьи. Наиболее распространенный вариант – двухместный первый ярус и одноместный второй этаж. При большом количестве детей можно и второй ярус сделать широким и разделить перегородкой;
кровать-чердак. По типу двухъярусной конструкции можно сделать кровать только на втором ярусе. При этом вместо нижней постели формируется рабочее место для ребенка.

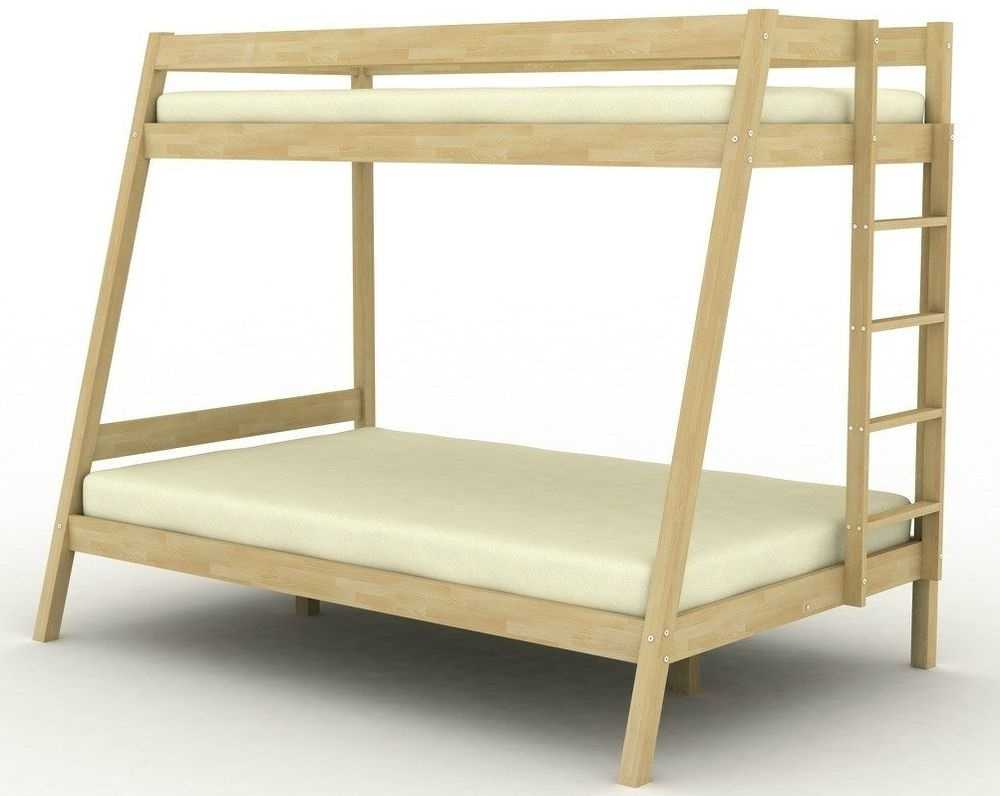

Наибольшее распространение находит традиционная конструкция. Простая, типовая конструкция составляется из следующих элементов:

Ложе (2 штуки) из деревянного массива или ДСП толщиной не менее 18 мм.
Каркас для установки ложа. Он выполняется из доски и бруса. При необходимости монтируются поперечины для укрепления ложа.
Ножки (4 шт.) из деревянного бруса.
Бортики. С задней стороны они могут выполняться в форме спинок, а сбоку – в виде декоративных боковин.
Лестница для лазания на верхний ярус.

Типовую кровать способен собрать любой человек. Для ее изготовления и сборки потребуется разработка отдельных чертежей всех деталей (деталировка) и сборочного чертежа

Особое внимание уделяется соединению элементов

Справка: стандартные размеры спального места для ребенка — 120х60 см.

Сборка рам

Итак, теперь будьте внимательны: я приступаю к описанию самого процесса строительства. Надеюсь, что сопровождающие мой рассказ фото двухъярусной кровати помогут вам разобраться во всех деталях данного проекта и сделают мои объяснения максимально понятными. Я не привожу размеры спальных мест потому как они будут зависеть от размеров матрасов, которые вы собираетесь использовать

При этом обратите внимание на то, что сами матрасы должны легко входить в собранные для них каркасы, но не должны там болтаться

Рамы спальных мест должны быть сделаны в первую очередь, потому что их ширина определяет длину ступеней лестницы. Для изготовления рам подойдут обычные сосновые доски сечением 5×15 см.

Я хочу, чтобы мое творение имело несколько состаренный вид, поэтому не стоит слишком стараться при шлифовании. Мне не нужно, чтобы деревянные поверхности были супер гладкими, но вот удалить заводские метки с древесины все же стоит.

Чтобы ускорить процесс, я решил воспользоваться не шлифовальным, а строгальным станком. Несколько проходов, и от заводских штампов не остается и следа.

Детали рам собираются вместе с помощью столярного клея и шурупов, при помощи косого соединения впотай. Они будут скрыты матрасами, и никто никогда их не увидит. Для изготовления потайных отверстий под углом используется специальный инструмент. Далее в каждое отверстие вкручивается саморез.

Для поддержания речного дна необходимы бруски сечением 5×5 см. Впрочем, для меня оказалось дешевле купить 5×10 см бруски и сделать из них 5х5 см заготовки.

Они приклеены и прикручены к стенкам рам с внутренней стороны.

Обычно съемное реечное дно изготавливают из планок 2.5×10 см или 2.5×15 см. Для односпальных матрасов такие размеры можно считать оптимальными. Но мне удалось купить 5×10 см доски дешевле за погонный метр, чем 2.5×10 см. Чтобы немного уменьшить толщину, а заодно увеличить устойчивость планок, на концах каждой я сделал вырезы. Я смастерил пару приспособлений, с помощью которых можно легко сделать вырезы, используя лишь циркулярную пилу. Первое приспособление поможет сделать пропил глубиной 13 мм.

Второе пригодится, когда вы будете делать перпендикулярный пропил. Это просто кусок фанеры с деревянной прокладкой, который крепится струбциной к концу рейки, что позволяет точно задать положение диска пилы. В результате вы сможете сделать аккуратные и одинаковые вырезы (а выпиленные брусочки понадобятся вам на более позднем этапе).

Я сделал эти два приспособления с единственной целью – показать вам, что для реализации данного проекта вовсе нет необходимости приобретать дорогие инструменты (ленточнопильный станок или отрезной станок со столом). Все необходимые распилы можно сделать простой циркулярной пилой. На самом деле, это была просто демонстрация возможностей, сам же я оставшуюся часть вырезов на концах планок сделал, используя свою ленточную пилу.

Первая укладываемая планка – центральная. Это единственная планка, которая крепится к каркасу с помощью саморезов. Остальные не закрепляются.

Затем на опорные бруски приклеиваются и прибиваются паркетными гвоздиками небольшие деревянные брусочки – обрезки, оставшиеся после заготовки планок для дна. Предназначение этих распорных блоков – предотвратить смещение реек, формирующих дно кроватей.

Какой материал выбрать для изготовления кровати для детей своими руками

Для того чтобы изготовить детскую кровать самостоятельно, нужно приобрести некоторые материалы и инструмент. Делать детские кроватки своими руками из дерева лучше всего, для этого подойдут хвойные породы: сосна, кедр, ель. Можно использовать фанеру, либо МДФ. Все зависит от ваших возможностей и способностей.

При изготовлении кроватей для детей своими руками предпочтительней использовать натуральную древесину, так как она экологичнее, чем другие материалы. Мебель из дерева всегда высоко ценилась за свои качества, к которым можно отнести прочность, долговечность изделия, красоту. При использовании деревянной кровати, детский сон будет намного крепче и спокойней. Но прежде чем приступать к процессу создания, необходимо приобрести матрас. Потому что ложе будет изготавливаться именно по его размерам

И не важно, делаете вы кровать для девочки своими руками или для мальчика. Матрас, целесообразнее купить в магазине

Благо современная промышленность делает их на любой вкус.

Выбираем матрас

При покупке вам нужно просто учесть некоторые особенности приобретаемого товара:

Жесткость. Если ребенок маленький, нужен более жесткий вариант, чтобы была зафиксирована спина малыша. Для более взрослого чада изделие можно купить более мягкое. Также продаются двусторонние матрасы, то есть с разными по жесткости сторонами. В качестве набивки в такой продукции используется кокосовое волокно. Для детей старше трех лет матрас меняют и используют блоки независимых пружин, которые вставляются в отдельные карманы, что способствует равномерному распределению веса ребенка.
Наполнитель. Обязательно ознакомьтесь с информацией о наполнителе матраса. Как правило, изготовитель на своем изделии ставит ярлык «эко» или «био». В качестве наполнителя зачастую используют шерсть. Крайне нежелательно использовать матрасы с наполнителями из ваты или поролона. Тем более передавать их по «наследству» от ребенка к ребенку. Вата и поролон имеют свойство накапливать в себе вредные вещества, сваливаться и крошиться. Поэтому матрас становится неровным и может создать проблемы с позвоночником.
Обивка

Немаловажное значение имеет и драпировка матраса. Желательно, чтобы это были натуральные материалы, обработанные антисептическими составами против грибков и паразитов

Детский матрац должен быть легким в обслуживании, поэтому не лишним будет продумать вопрос о наличии съемного чехла.

Так же необходимо позаботиться о приобретении лакокрасочных материалов. можно выбрать оттенок в зависимости от того делаете вы своими руками кровать для мальчика или девочки. Ну и в дополнение нужно будет приобрести клей столярный для возможного соединения деталей создаваемой конструкции.

Какую краску лучше использовать при покраске детской кроватки

На производствах по изготовлению мебели, как правило, используются масляные краски, в них добавляют антисептические средства для защиты древесины от гниения, и они придают изделиям яркий колорит. Это позитивно влияет на внешний вид продукции.

Применяемые для покрытия поверхности кровати лаки изготавливаются на водной основе. Они подчеркивают текстуру древесины и приятны на ощупь. Но поверхность, обработанную подобными средствами ненужно мыть активными моющими препаратами, так как она быстро приходит в негодность. Достаточно будет протереть поверхность влажной ветошью. Для покраски самодельной детской кровати следует покупать составы с нетоксичными компонентами.

В этом случае хорошим вариантом может быть:

Краска на водной основе, еще она называется акриловой. Имеет повышенную износостойкость, не боится воды и влажных уборок. Имеет доступную цену.
Краска нитроэмаль. Образуют стойкую пленку, быстро высыхает. Демократическая стоимость гарантирует, что приобрести ее сможет каждый.
Краска водоэмульсионная. Не вредна при эксплуатации, маскирует повреждения древесины глубиной до 1-2 мм.
Покрытие поверхности кровати маслом и воском. Очень хорошо подчеркивает структуру древесины и сохраняет ее от повреждений.

Некоторые люди хотят видеть текстуру дерева самодельной кровати, не покрытую краской, тогда необходимо применять акриловый лак. Он не имеет резкого запаха, выдерживает ультрафиолетовые лучи. Все остальные лаки обладают либо высокой токсичностью, либо недолговечны в работе.

Все материалы можно приобрести в хозяйственных либо специализированных магазинах и лесоторговых базах.

Декорирование конструкции

Главным украшением двухуровневой кровати может стать нестандартный бортик. Для мебели, предназначающейся для мальчиков, его можно изготовить в форме гоночной машины, раскрасить под звездное небо. Девочкам больше подойдет бортик в виде замка (с закругленной верхушкой или фигурными башнями). Универсальным вариантом станет бортик, состоящий из сот, в форме морских волн.

Украсить самодельную 2-х этажную кровать поможет развешивание на ней гирлянд, оклеивание тематическими стикерами. Очень интересен вариант декора с использованием светодиодных гирлянд и лент. Они могут просто обвивать каркас или располагаться возле лестницы для ее подсвечивания. На каркас мебели можно установить накладные светильники на батарейках в форме фонариков. Украсить деревянную кровать, раскрашенную разными красками, поможет крепление на стене рядом картин в подобных колерах или в окрашенных под цвет кровати деревянных рамках.

Какие материалы используют для каркаса?

Видов древесины, подходящей для изготовления кровати, очень много.

Рассмотрим основные из них.

Неклеёная доска (массив). Это очень дорогой и сложный для применения в ручной работе новичками материал, требующий специальной предварительной подготовки. Для работы с массивом лучше иметь некоторый опыт. Плюсы применения его в том, что изготовленные изделия долго служат и красивы. Учитывая, что дети быстро растут, это требует пересмотра вопроса их размещения, поэтому весьма неэкономично применять для изготовления их мебели дорогой материал.

Строганая доска, брус, обрезная доска – наиболее распространенные в изготовлении мебели материалы, характеризующиеся простотой использования

При подборе их важно лишь учитывать качество сушки, чтобы исключить конструктивные нарушения в уже готовом изделии.

Мелкодисперсная древесная фракция в виде плиты (МДФ). Вполне безопасный материал с такой же эмиссией формальдегида, как и у первых двух видов материалов. К особенностям работы с МДФ стоит отнести то, что при сверлении он образует не опилочные стружки, а пыль. Обычно листы МДФ ламинируют, чтобы придать эстетичный вид. Если использовать МДФ без декорации, то необходимо их хотя бы лакировать. Как правило, вырезку деталей из этого материала заказывают в цехах, где имеется специальное распиловочное оборудование. Мастера также могут наклеить и кромки в местах среза.
Плита из древесной стружки (ДСП). Поскольку выделение формальдегида у такого материала повышено, за исключением плит Е1 класса, изделия требуют герметичного покрытия. Особенности использования: материал легок в распиле, но абсолютно не держит крепления. Лучше всего его использовать при изготовлении легких конструктивных элементов, на которые не будет действовать нагрузка. Плита ДСП, предварительно покрытая ламинатом, подойдет для изготовления спинок и панелей отделочного характера.

Пошаговый процесс изготовления двухъярусной кровати своими руками

Изготовление каркаса

Сперва следует измерить матрас, форма которого соответствует размеру спального места. Если конструкция предусматривает наличие дивана, то замеряется нижняя часть сиденья.

Процесс создания каркаса выглядит следующим образом:

Создание боковых панелей – царг. Для этого под прямым углом скрепляются две доски разной ширины по типу полочки.
Прикрепление к панелям брусков, между которыми в дальнейшем будут располагаться доски, удерживающие матрас.
Скрепление всех четырех брусков при помощи шипов либо саморезов.
Прикрепление досок между брусками.

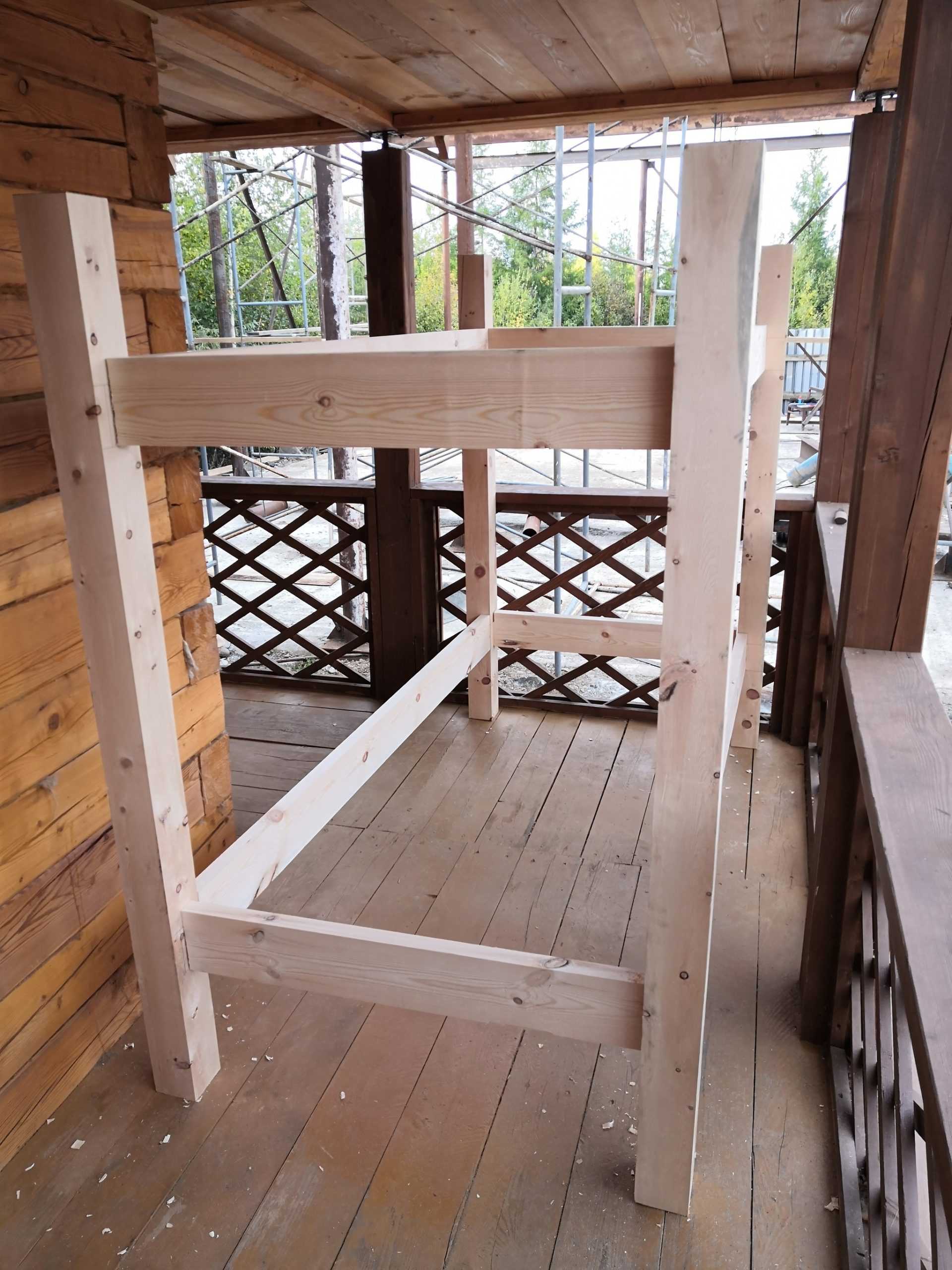

Сначала делается каркас кровати.

В случае использования дивана его необходимо прикрепить к коробу. Для этого подготавливаются боковые опоры, представляющие собой два вертикально расположенных бруска, стянутые другими брусками, меньшими по размеру. Таких опор должно быть две, для обеих боковых сторон.

Скрепление досок осуществляется при помощи либо шипов, либо проушин, которые обрабатываются столярным клеем. Элементы должны быть соединены очень прочно, чтобы не допустить ослабления каркаса в процессе эксплуатации. После короб просушивается.

Процесс изготовления каркаса довольно простой.

Спинка

Лучше всего выполнить реечный вариант спинки, добавив рейки к каркасам обоих ярусов. Они позволяют не только удерживать кровать, но и защищать ее от контакта со стенами. Спинку нижнего яруса часто делают мягкой, что позволяет ему выполнять функцию дивана.

Для изготовления спинки понадобятся плотно прижатые друг к другу доски либо мебельный щит, равный по ширине каркасу, а также шканты для соединения. Рейки необходимо прикрепить к задней части короба, просверлив в обоих элементах отверстия и соединив их при помощи шкантов.

Спинку изготавливают из близко поставленных реек.

Боковые бортики и лестница

Для боковых стенок, делящихся на изголовье и спинку, потребуются по две отшлифованные доски (одна несколько уже второй) и по четыре боковые рейки. Крепление изголовья осуществляется следующим образом:

Установка досок для изголовья в рейку по бокам.
Соединение спинки и изголовья.
Изготовление ламели, решетки либо сетки для поддержания матраса.
Прикрепление рейки к внутренней стороне короба.
Подготовка рамы для ламелей и расположение ее на внутренней плоскости яруса.
Накладка рейки на раму с шагом в 5-7 см.
Обрезка фаски внешних ребер при помощи ручного струга.

В заключение делаются боковые бортики и лестница.

При креплении спинки требуется поменять расположение досок, установив узкую доску сверху, а широкую – внизу. Таким образом, высота узкой доски изголовья должна совпадать с широкой доской спинки.

Лестница может иметь разное количество ступенек, располагаться прямо либо под углом, а также размещаться с разных сторон кровати. Ее сборка состоит из следующих этапов:

Установка двух параллельных брусков, являющихся основаниями и направляющими лестницы.
Прикрепление ступеней. Сперва нижняя из них скрепляется со стойкой спинки, а затем одна над одной размещаются остальные. Ступени следует вставлять в бруски.

Лестницу изготавливают в два этапа.

Различают такие типы соединений ступеней, как на выемку, наружное и на металлический уголок. В любом случае крепление должно быть скрыто, что позволит обезопасить ребенка.

Также лестница оснащается поручнем, представляющим собой доску, прикрепленную к каркасу. Она выбирается с учетом легкого захвата рукой ребенка.

Ножки

Ножки могут иметь разный размер и форму, рассчитывающиеся для обеспечения максимальной надежности конструкции. Чаще всего используют круглые, квадратные либо резные ножки, которые можно закрепить снаружи, изнутри или вставив в каркас.

Ножки делаются из брусков и могут быть любой формы.

Для изготовления ножек используются бруски толщиной 50-100 мм, которые соединяют попарно. В итоге должен получиться торец по типу полочки, причем длина ножки совпадает с высотой ограждения верхнего яруса.

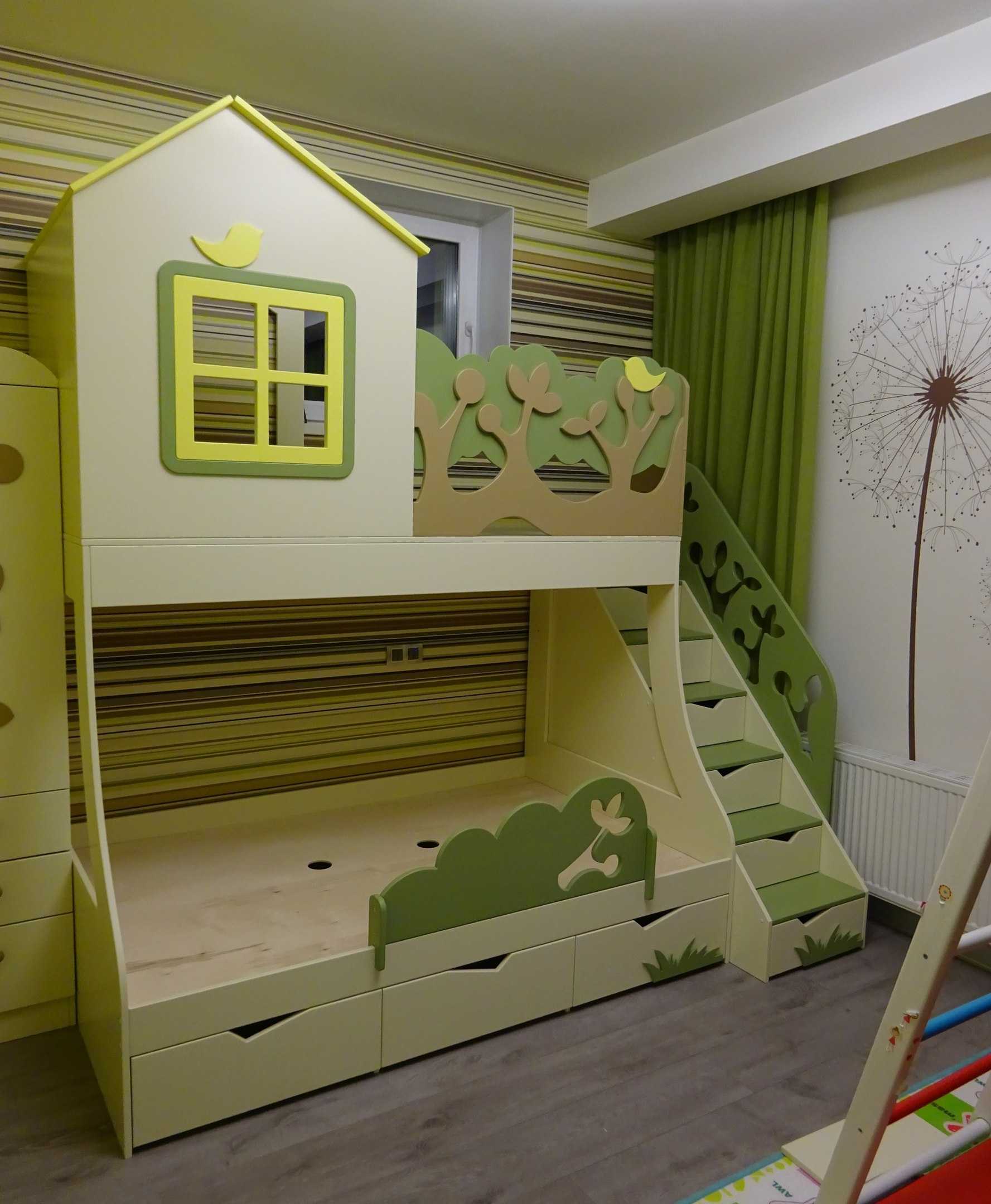

Декор двухъярусной кровати

Продумать декорирование кровати необходимо до начала изготовления, так как оно может значительно изменить проект. При наличии определенных навыков можно выполнить мебель в виде машины, домика или любого другого объекта. Более простым, но не менее популярным вариантом является оборудование кровати шведской стенкой, канатом и брусьями. Также часто встречается монтаж горки для быстрого спуска.

Идеи для декора могут быть самыми разнообразными.

Собственноручное изготовление двухъярусной кровати – достаточно трудоемкий и кропотливый процесс. Однако, при наличии некоторых навыков и аккуратности, можно получить уникальное и высококачественное изделие.

Способ изготовления двухъярусной кровати

Одни из самых недорогих материалов — доска и брус из сосны. Именно из них мы и сделаем двухэтажную кровать.

Расчет материалов

При изготовлении кровати нужно иметь в виду, что на нижней постели может сидеть не только ребёнок, поэтому расстояние до нижней части верхней кровати не должно быть менее 85 см. Габарит спальных мест в случае покупных матрасов определяется их шириной и длиной. Если вы сами сделаете матрасы из двух слоёв поролона в чехле из плотной ткани, то размеры принимаются, исходя из личных предпочтений.

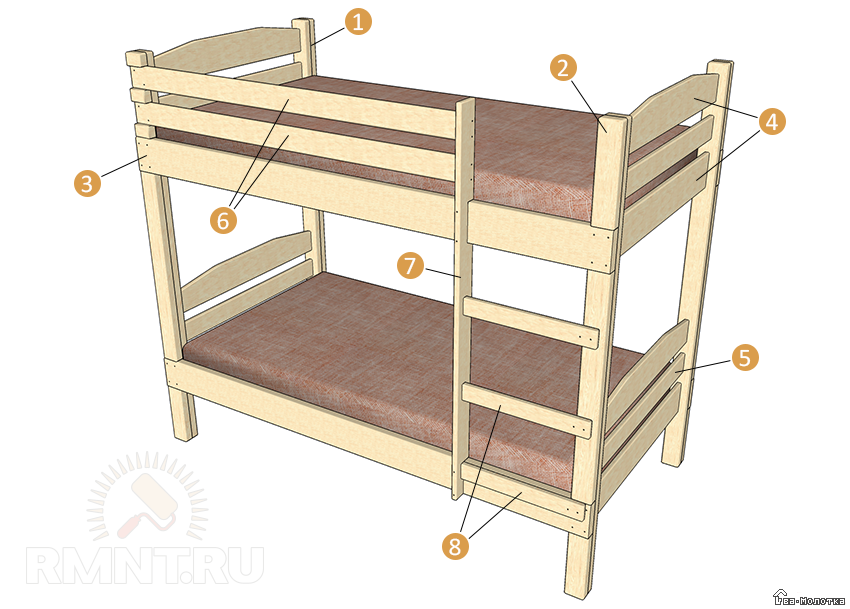

На представленном ниже рисунке обозначены отдельные элементы кровати, а в таблице даны назначение, размеры и количество заготовок.

1 — вертикальные стойки (ножки); 2 — внешние накладки на стойки; 3 — доски несущей рамы; 4 — верхние и нижние планки изголовья; 5 — центрадбная планка изголовья; 6 — боковые ограждения; 7 — перила лестницы; 8 — ступени лестницы

Кол-во	Размер, мм	Наименование
4	38х76х1730	Вертикальные стойки
4	38х76х1730	Заготовки для внешних накладок на вертикальные стойки
4	38х140х2030	Доски несущей рамы кровати
4	32х44х1850	Продольные планки поддержки матраса (на рисунке не показаны)
24	20х76х1000	Поперечные рейки поддержки матраса (на рисунке не показаны), обрезать по месту
8	20х140х914	Верхние и нижние планки изголовья/изножья
4	20х90х914	Центральные планки изголовья/изножья
1	20х90х1510	Перила лестницы
3	20х64х482	Ступени лестницы
2	20х90х1800	Перила ограждения, обрезать до нужного размера при монтаже

Сборочные единицы

Кровать — это мебель, состоящая из нескольких сборочных единиц, которые затем монтируются в единое целое. Одинаковые детали можно резать, скрепив их тисками или струбциной, так они получатся абсолютно идентичными. Перед сборкой нужно убедиться, что все деревянные детали зачищены, гладкие и не имеют заусенцев. Работать при этом лучше специальной шлифмашинкой по дереву или «болгаркой».

1. Изголовье и изножье

Это два почти зеркально выполненных элемента. Разница заключается во встраивании перил ограждения в изножье, как показано на рисунках ниже.

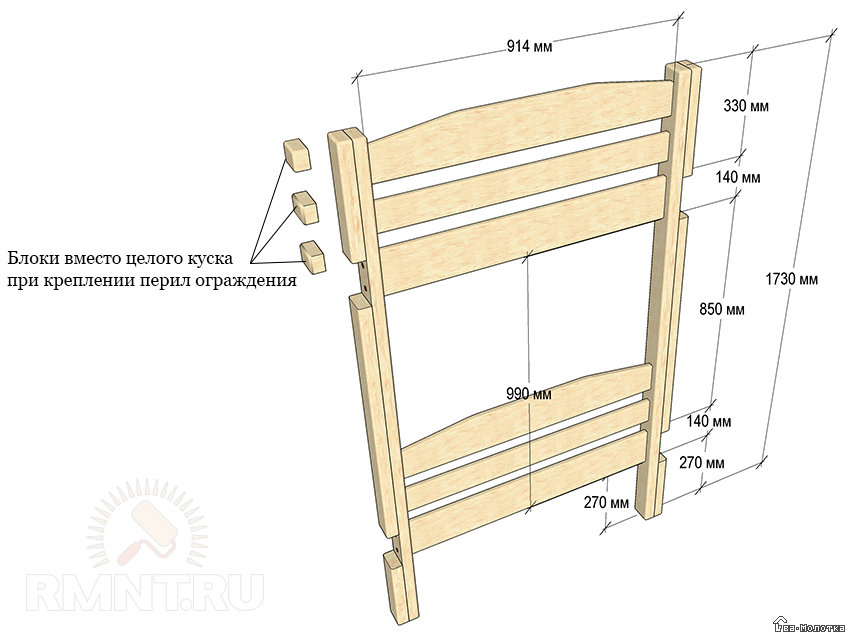

Изголовье и изножье

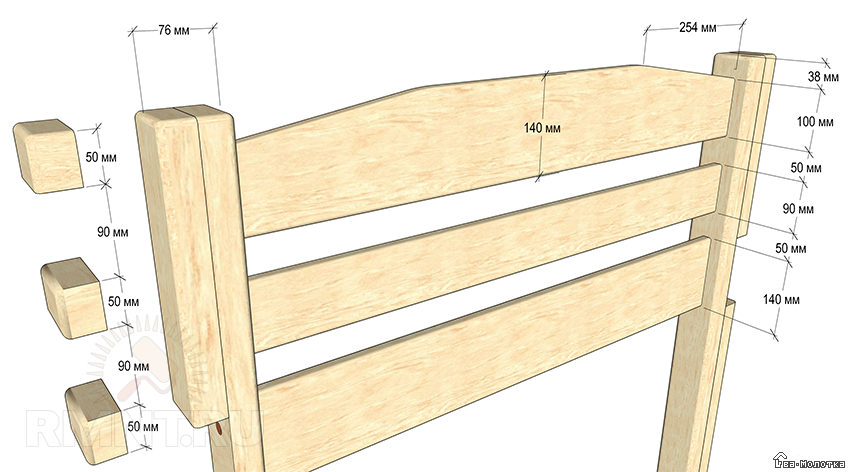

Детальная раскладка с размерами изголовья и изножья

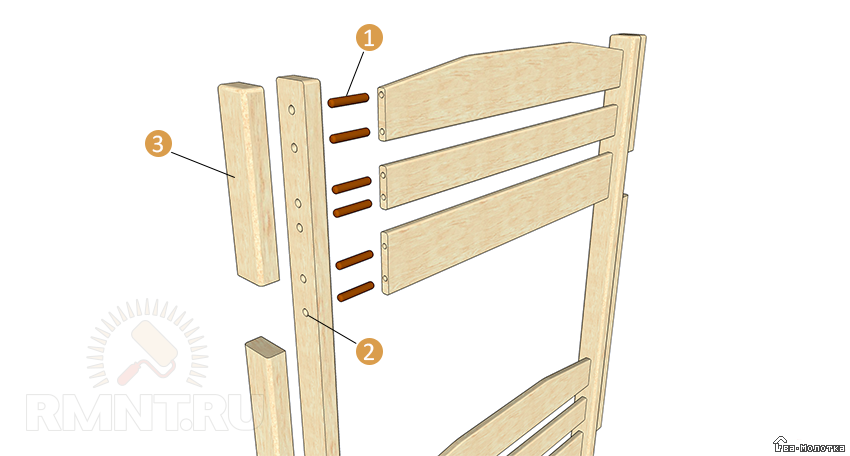

Порядок монтажа: 1 — шкант 8 мм; 2 — стойка и планки спинки сверлятся одновременно; 3 — это часть крепится после сборки всех остальных частей изголовья

2. Элементы несущей рамы

Для сборки двух несущих рам потребуется четыре подготовленные доски — продольные составляющие рамы. Продольную планку для надежности конструкции нужно приклеить к доске и дополнительно прикрутить шурупами до середины толщины доски. Между брусками, приклеенными к продольной планке поддержки матраса, будут уложены поперечные рейки — основа под матрас.

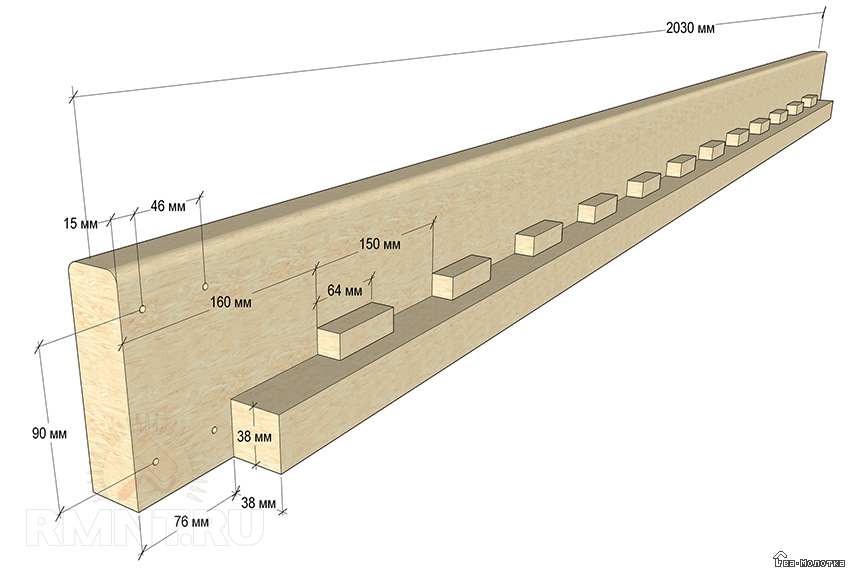

Конструкция и размеры доски несущей рамы

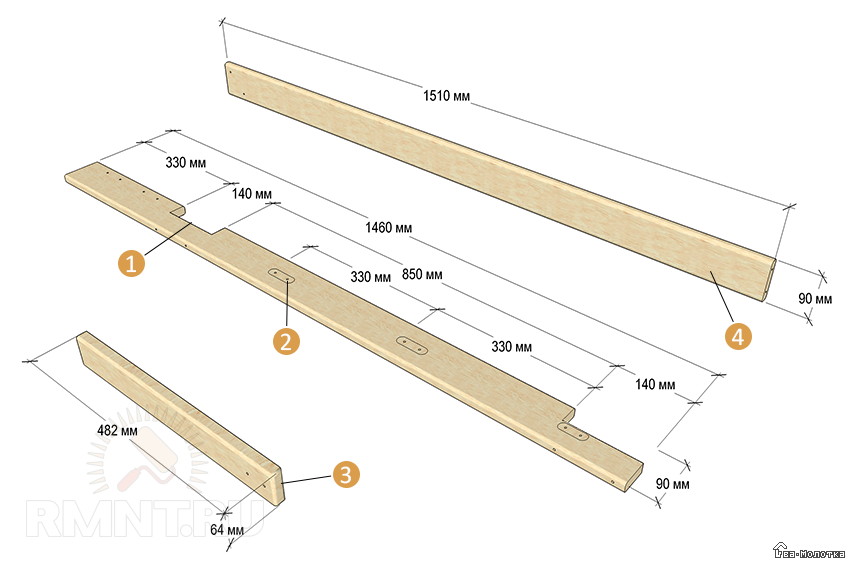

3. Детали лестницы и ограждений

Перила ограждения — просто обработанная доска, перила лестницы — доска с выборкой для монтажа на каркас. Места креплений ступенек нужно разметить заранее, причем проследить, чтобы шурупы для их фиксации не попадали на шурупы каркаса.

1 — вырезы 38 мм; 2 — места крепления ступенек; 3 — ступени лестницы, 3 шт.; 4 — ограждение

4. Сборка каркаса

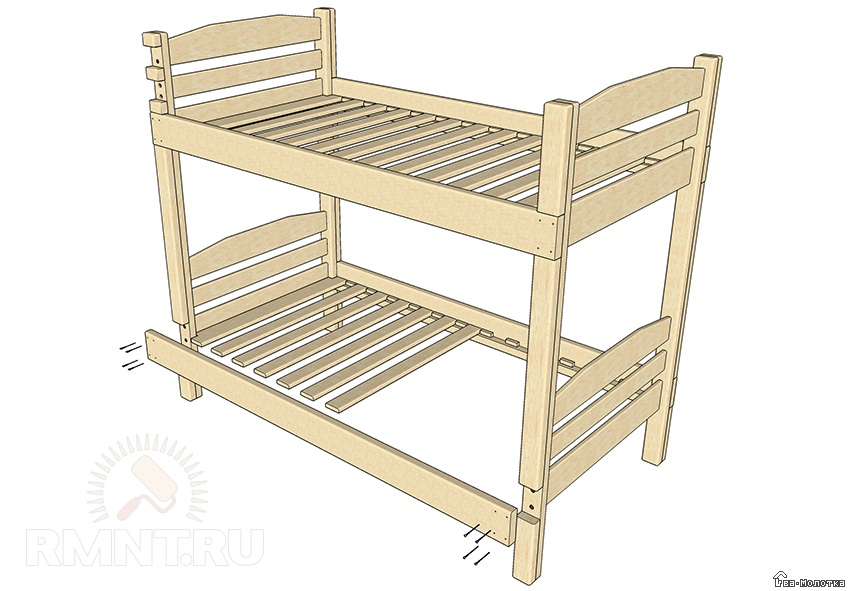

Изножье и изголовье соединяются в нижней части с досками несущей рамы с помощью шурупов. После этого укладываются поперечные рейки, держатели матраса, причем крайние из них подпиливаются в уголках для плотной установки. Их закреплять не нужно. Таким же образом выполняется и сборка второго яруса.

5. Сборка лестницы и ограждений

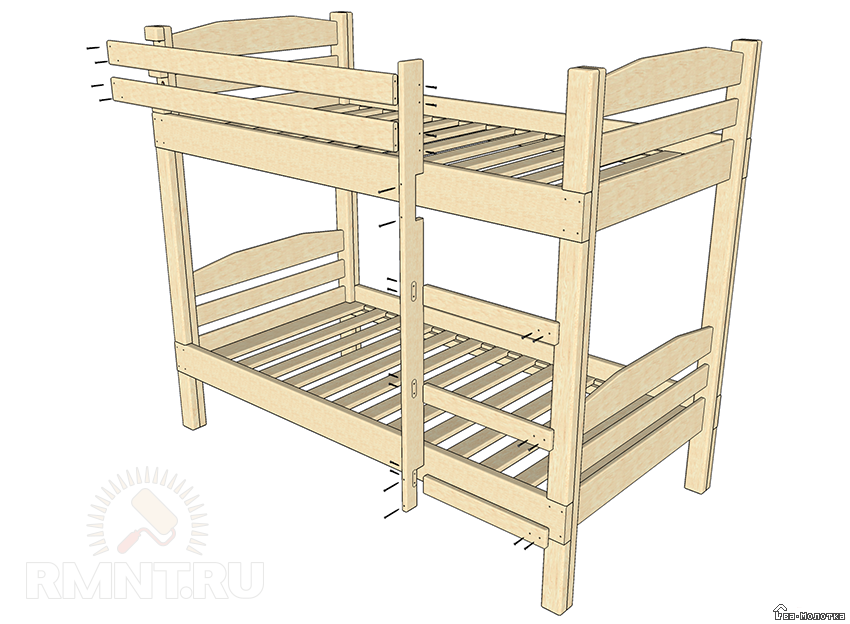

Лестница и ограждение просто фиксируются на каркасе шурупами. При желании ограждение можно сделать и со стороны стены — для нижней и верхней постели. Тогда вам потребуется ещё четыре планки.

Теперь древесину можно покрасить и вскрыть лаком, уложить матрасы — и кровать готова!

В заключение предлагаем посмотреть видео об изготовлении двухъярусной детской кроватки для настоящих принцесс.

Видео. Часть первая

Чертежи и инструменты

Что касается чертежей, то на них нужно отразить все до единого параметры будущей кровати. Не стоит полагаться на свою память – в процессе монтажа можно забыть о каком-то элементе или упустить из виду значение того или иного параметра, и тогда вся работа пойдет насмарку.

На чертеже в обязательном порядке нужно отметить:

размеры кровати;
схему сборки;
аспекты соединения узлов.

Чертеж двухъярусной кровати со ступенями и выдвижными ящиками

В обязательном порядке отмечаются все сборочные единицы. Это изголовье и изножье, опорная рама, имеющая 4 точки опоры, ее продольные составляющие, а также бортики и лестница.

Что касается инструментов, то их список в общих чертах может включать лобзик, наждачную бумагу или шлифовальную машину, дрель, шуруповерт, рулетку и карандаш. Также могут понадобиться клей, лак или краска, грунтовочная смесь по дереву и т. д. Помимо самого дерева, необходимо купить болты и саморезы, а также уголки, которые нужны будут для крепления элементов.
