Металлический уголок — один из наиболее распространённых видов фасонного проката. Его L-образное сечение обеспечивает хорошую жёсткость при относительно небольшой массе, что делает профиль востребованным в самых разных областях: от гражданского строительства до машиностроения. стальные уголки выпускаются в широком диапазоне типоразмеров и по нескольким стандартам, поэтому перед выбором профиля полезно разобраться в их классификации и ключевых параметрах.
Виды стального уголка
Основное деление — на равнополочные и неравнополочные уголки. У равнополочного профиля обе полки имеют одинаковую ширину, что упрощает проектирование симметричных конструкций и сборочных узлов. Неравнополочный уголок отличается тем, что одна полка шире другой: это позволяет перераспределять нагрузку и рационально использовать металл там, где усилия действуют преимущественно в одном направлении.
По способу производства различают горячекатаные и гнутые уголки. Горячекатаный профиль получают прокаткой заготовки при высокой температуре — он обладает плотной структурой металла и рассчитан на значительные нагрузки. Гнутый уголок изготавливают из листовой стали методом холодной гибки: его толщина меньше, а сфера применения — преимущественно ненагруженные или слабонагруженные конструкции, элементы отделки и мебельное производство.
Отдельно выделяют уголки из углеродистой и низколегированной стали. Профили из низколегированных марок (например, 09Г2С) демонстрируют повышенную прочность и морозостойкость, что актуально для объектов в северных регионах или при работе в условиях циклических нагрузок.
Основные характеристики и сортамент
Размерный ряд равнополочных уголков по ГОСТ 8509-93 начинается от профиля 20×20×3 мм и доходит до 250×250×30 мм. Неравнополочные профили регламентирует ГОСТ 8510-86, их размеры варьируются от 25×16 мм до 250×160 мм. Каждый типоразмер может выпускаться с несколькими вариантами толщины полки, что влияет на погонную массу и несущую способность.
Среди ключевых характеристик, на которые ориентируются при подборе профиля, выделяют:
- Ширину полок — определяет площадь опирания и возможность болтового соединения без дополнительных накладок.
- Толщину полок — напрямую влияет на прочность при изгибе, кручении и срезе.
- Момент инерции и момент сопротивления сечения — расчётные величины, необходимые для проверки профиля по предельным состояниям.
- Погонную массу — важный параметр при транспортировке и монтаже, а также при расчёте нагрузки на несущие конструкции.
- Длину мерного или немерного проката — стандартные длины составляют 6 и 12 м, но возможна поставка и в других габаритах.
Сталь марки Ст3сп/пс покрывает большинство задач в гражданском строительстве. Для сварных конструкций с повышенными требованиями к ударной вязкости применяют профили из стали с нормируемым химическим составом и гарантированными механическими свойствами при отрицательных температурах.
Где и как применяют металлический уголок

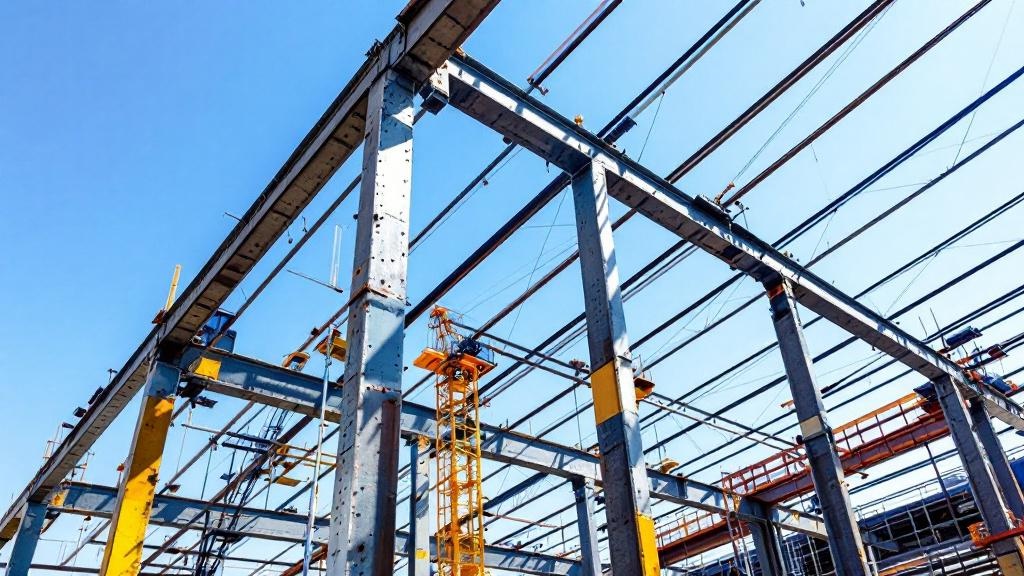

Диапазон применения профиля очень широк. В строительстве уголок используется как элемент каркасов, ферм, колонн и ригелей. Его удобно стыковать с другими видами проката: соединение через полку позволяет создавать жёсткие узлы без сложной подготовки деталей. В промышленном строительстве из уголков собирают подкрановые балки, лестничные марши, площадки обслуживания и ограждения.
В машиностроении и металлообработке профиль востребован при изготовлении станин, рам, кронштейнов и направляющих. Мебельная и торговая промышленность использует гнутый и небольшой горячекатаный уголок для сборки стеллажей, витрин и торгового оборудования. Небольшие типоразмеры из стальных уголков подходят и для частного строительства: усиление проёмов, монтаж ворот, изготовление теплиц и навесов.
В дорожном и мостовом строительстве уголковый профиль применяется в составных сечениях, а также как элемент крепления плит перекрытий и дорожного покрытия. Высокая свариваемость углеродистых сталей упрощает монтаж: большинство соединений выполняется электродуговой сваркой без предварительного подогрева.
Хранение, транспортировка и защита от коррозии
Горячекатаный уголок поставляется без защитного покрытия — поверхность металла покрыта слоем окалины, которая при хранении на открытом воздухе постепенно замещается ржавчиной. Для длительного хранения рекомендуется укладывать профиль на деревянные подкладки, обеспечивая вентиляцию снизу и защиту от прямого попадания влаги.
Перед монтажом или окраской металл очищают от ржавчины механическим или химическим способом. В качестве первичной защиты используют грунтовки на основе фосфатирующих или эпоксидных составов. Для конструкций, эксплуатируемых в агрессивной среде, применяют горячее цинкование или нанесение полимерных покрытий — это существенно увеличивает срок службы профиля.
При перевозке металлопрокат увязывают в пакеты и закрепляют на транспортном средстве, чтобы исключить взаимное смещение профилей. Длинномерный прокат — 12-метровые прутки и уголки — требует платформы или бортового транспорта соответствующей длины. Несоблюдение этих условий приводит к деформации профиля и браку по геометрии.
Металлический уголок остаётся одним из наиболее «предсказуемых» конструкционных профилей: его поведение под нагрузкой хорошо изучено, нормативная база обширна, а типоразмеров достаточно, чтобы подобрать оптимальное решение для задачи любой сложности. Грамотный выбор марки стали, размера полок и толщины позволяет добиться необходимой прочности без лишнего расхода металла.
