Вытяжка 60 см встроенная в шкаф: идеальный вариант для

Какие разновидности кухонных вытяжек существуют

Прежде чем приобретать устройство, определитесь с месторасположением техники

Важно устанавливать вытяжку именно над плитой, в противном случае эффективности не будет. В зависимости от расположения, вытяжки делят на виды:

Плоскость. Имеет небольшой размер, за счет чего, занимает мало места на кухне. Установка специального воздуховода не нужна. В устройстве имеются несколько встроенных фильтров, которые очищают поглощаемый воздух. Главным минусом приспособления является своевременная смена этих фильтров, а срок их эксплуатации полностью зависит от того, насколько активно вы пользуетесь плиткой. Такой вариант обладает низкой ценой.
Купол. Устройства из этой категории подключаются к вентиляции, чем обеспечивают высокий уровень производительности. Корпус имеет крупный размер, что позволяет устанавливать большие фильтры. Такие приспособления пользуются спросом в больших помещениях, где требуется фильтровать воздух в большом количестве. Такую вытяжку называют каминной, ее стоимость немного выше, чем у плоской. Это обусловлено повешенным уровнем аэродинамики и бесшумной работой.
Встраиваемая. Самый распространенный вид. Основным преимуществом устройства считается тот факт, что она устанавливается в специальный короб, вливаясь в общую стилистику помещения. Это лучшее решение для владельцев небольших помещений. Для установки такого устройства не обязательно вызывать специалиста. Монтаж настолько простой, что сделать это можно самостоятельно.

Как правильно это сделать – смотрите видео.

Выбор вытяжки зависит от размеров вашего кухонного помещения. Для миниатюрной подойдет и плоская вытяжка. Каминную (купольную) лучше применять в кухнях, которые имеют отдельный кухонный «остров». А в стандартные «хрущевки» идеальным вариантом считается встраиваемая конструкция, которую можно поставить в шкафу.

Преимущества современных вытяжек

Почему вытяжки пользуются такой большой популярностью у потребителей?

Отличный дизайнерский вид. Вытяжки не только не ухудшают внешний вид кухонного набора мебели, но иногда становятся изюминкой интерьера.
Универсальность. Вытяжка может использоваться над любыми варочными поверхностями, широкий спектр технических параметров дает возможность для каждого индивидуального случая подбирать оптимальный вариант.
Экономичность. Имеется в виду не экономия электрической энергии, а значительное понижение тепловых потерь. Привычные естественные вентиляционные системы круглосуточно удаляли воздух из помещения, это становилось причиной охлаждения стен. Как следствие, заметно падала температура, для нагрева требовалось большое количество энергоносителей. Электрические вытяжки всего за несколько минут обеспечивают необходимую кратность обмена воздуха, он становится чистым и без неприятных запахов. За такое короткое время стены не успевают охлаждаться, тепловые потери минимизируются.

Встроенные вытяжки отлично вписываются в интерьер кухни

Это главные преимущества, также есть еще довольно много дополнительных, но они касаются отдельных моделей, и останавливаться подробно на них нет смысла.

Что имеется в виду? Газ намного легче воздуха, при протечках он поднимется вверх и скапливается под потолком комнаты, а по мере наполнения опускается вниз. Ранее вентиляционные отверстия располагались под самым потолком и были постоянно открытыми. Попавший в помещение газ удалялся наружу, что значительно уменьшало риски взрывов.

Через такие вентиляционные отверстия газ легко выветривался из кухни

Теперь таких открытых отверстий нет, а вытяжки включаются на короткий период времени только при приготовлении пищи. Еще проблема – вход расположен над варочной плитой, а это намного ниже, чем осветительные приборы. Если протечка газа произошла ночью, то через несколько часов он уже располагается над люстрами и светильниками. При их включении проскакивает искра, газовоздушная смесь с огромной силой взрывается. Именно этим объясняются частые разрушения домов.

Совмещение вытяжки и вентиляции в кухне

Выход только один. Для электрической вытяжки надо предусматривать отдельный вертикальный вентиляционный канал, а существующие системы естественной вентиляции не трогать, не подключать к ним никаких труб и т. д. К сожалению, очень мало пользователей соглашаются с такими требованиями и грубо нарушают правила техники безопасности.

Виды встраиваемых вытяжек

Мы не рассматриваем эксплуатационные характеристики агрегатов, а только принципиальные технические отличия.

Таблица. Виды вытяжек

Тип вытяжки	Краткое описание особенностей функционирования
Проточная	Самые простые устройства, чаще всего используются в общественных зданиях. Отработанный воздух из помещений выбрасывается прямо на улицу. Некоторые более современные модели имеют специальные фильтры для частичной очистки воздушных масс. Недостаток – из помещений удаляется большое количество тепла, необходимо увеличивать затраты на содержание зданий в зимний период времени.
Рециркуляционная	Современные конструкции, имеющие различные эффективные фильтры для очистки воздуха. После очистки он не выбрасывается на улицу, а подается обратно в помещение. За счет этого не теряется тепловая энергия. Недостатки – дорогостоящие фильтры необходимо периодически менять, появляются сложности в обслуживании. При несоблюдении рекомендованных режимов пользования эффективность очистки воздуха резко уменьшается. Преимущество – могут монтироваться в замкнутых герметичных помещениях.
Комбинированная	Наиболее удачная конструкция. Вытяжки имеют два режима функционирования, для изменения типа установлены специальные заслонки. Переключение делается в ручном режиме в зависимости от потребности в конкретных условиях. Единственный недостаток – самая высокая стоимость среди всех типов устройств.

Во время выбора надо взвешивать все особенности помещений и условия их эксплуатации

Важно помнить, что ошибки при подборе модели приносят не положительный, а отрицательный результат по качеству воздуха в кухнях

Принцип действия вытяжек

2 Воздуховод для вытяжки, основные диаметры — цены

Для монтажа кухонной вентиляционной системы больше всего подойдут такие трубы, как пластиковые и гофрированные. Они являются главным элементом вытяжки на кухне. Пластиковые трубы для вытяжки изготавливают из полипропилена.

Они бывают двух видов:

Диаметр воздуховода для вытяжки круглого сечения от 100 до 200 мм. Длина такого воздуховода от 0.35 метра и до 2.5 метра. Воздуховод прямоугольного сечения, выпускается разного размера. Диаметр бывает: 100, 125, 160, 200, 315, 400, 500 мм.

Гофрированные и пластиковые воздуховоды легкие в монтаже, функциональные и гибкие . Также они бесшумные, прочные и почти не создают сопротивления потока воздуха, так как у них гладкая поверхность. Цена пластикового воздуховода составит от 106 рублей и выше за 500 мм. По мере необходимости его можно обрезать до нужного вам размера. Стандартный диаметр воздуховода для вытяжки размером 1 метр, диаметр 100 мм.

Воздуховоды для кухонной вытяжки из гофры имеют ряд преимуществ. Легко монтируется, так как гофра может подвергаться любому изгибу. Легко режется и долговечна. Гофра не боится влаги, не ржавеет и не гниёт.

Подключение воздуховода к вытяжке , не составит трудности человеку, не обладающему специальными техническими знаниями. У трубы из гофры есть свои недостатки, она мягкая — при легком нажатии остаются вмятины . Сама система тяжело моется из-за гофрированных складок.

2.1 Этапы установки воздуховода к кухонной вытяжки

Правильное подключение воздуховода к вытяжке играет важную роль для работоспособности кухонной вытяжки на кухне. Устанавливать и подключать воздуховоды для вытяжки на кухне сможет любой человек, который может не обладает специальными навыками по подключению и сборки вентиляционных труб .

Так выглядит вытяжка без воздуховода

Существует два способа подключение вентиляционной системы на кухне к воздуховоду:

Режим отвода воздуха, который заключается в подключение вытяжки через гофрированный и пластиковый воздуховод к вентиляционной шахте;
Режим рециркуляции. В этом режиме воздуховод не подключается к вентиляционной шахте.

Если вы решили установить воздуховод для кухонной вытяжки своими руками на кухне, то вам лучше купить для нее гофрированный воздуховод. Рекомендуемый его диаметр 150 мм. Он удобный, легкий при монтаже и дешевый по сравнению с пластиковым воздуховодом.

Купить либо заказать такие трубы можно на предприятии, которое, специализируется на продаже и установке вентиляционной системы.

При установке, гофрированный воздуховод нельзя сгибать более чем на 90 Градусов.
Не рекомендуется сужать диаметр воздуховода – это приводит к увеличению шума.
Проводить воздухоотвод над кухонной плитой не ниже 70 см.
При установке воздуховода на кухне, рекомендуется избегать лишних изгибов воздуховода, так как это снижает производительность вытяжки.
Нельзя подсоединять воздуховод к вытяжке меньшего диаметра. (Рекомендованный диаметр трубы для вашей вытяжки 150 мм).
Подключение вытяжки на кухне рекомендуется производить через отдельную розетку.
Если при монтаже, вы повредили гофрированный воздухоотвод, его следует заменить на новый.

Стильная вытяжка без воздуховода

Для монтажа пластиковых и гофрированных труб вам понадобятся затяжные хомуты, монтажная лента. Купить затяжные хомуты и монтажную ленту для пластиковых и гофрированных труб вы можете в строительном магазине.

Стоимость установки и подключения вентиляционной системы на кухне начинается от 1500 рублей. При монтаже вытяжки с трубой из гофры, от 600 рублей и выше.

Качественная вентиляция позволяет избавиться от испарений, появляющихся во время приготовления пищи, и предотвратить порчу мебели. Вытяжку устанавливают непосредственно над плитой, а шахту вентиляции размещают в стене. Эти элементы соединяют воздуховодами. От выбора труб зависит долговечность и привлекательность конструкции.

Пластиковые трубы для вытяжки на кухне

Воздуховоды, устанавливаемые на кухне, отличаются материалом изготовления, уровнем жесткости и формой. Вытяжные трубы представлены такими вариантами:

ПВХ;
фторопласт;
полиэтилен низкого давления;
полипропилен.

Назначение кухонной вентиляции

В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

Среди них присутствуют:

Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию — сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

Природный газ (пропан, бутан, метан) — еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
Канцерогены — летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
Водяной пар — выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания — дерматиты, астму, хронический бронхит.

Следовательно, необходимо обязательно оборудовать каждую кухню вентсистемой, в полном соответствии с требованиями и стандартами СНиП и ГОСТ. Это позволит не только соблюсти гигиену на кухне, но и сохранить здоровье, а то и жизнь, обитателей квартиры.

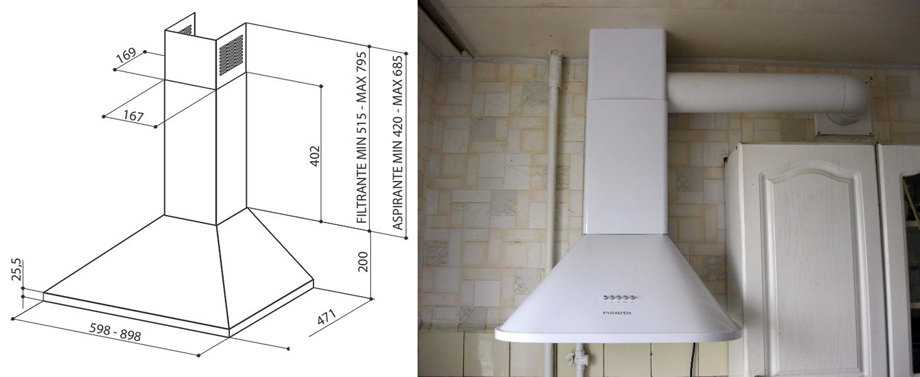

Поэтапная установка купольной вытяжки

Перед установкой каминной вытяжки вам нужно точно сориентировать положение печки относительно выходного отверстия вентиляционного канала. Обычно плиту устанавливают точно по оси вентиляционного люка. После этого приступают к установке оборудования.

Проводим на стене осевую вертикальную линию от центра варочной панели вверх до проёма канала, используя карандаш, уровень, рулетку или линейку.
Делаем отметку высоты нижнего края купола, и проводим горизонтальную линию.
На куполе замеряем расстояния от монтажных отверстий до нижнего края вытяжки. Переносим разметку точек креплений на стену.
Перфоратором сверлим гнёзда под дюбели. Вставляем в них полимерные элементы.
Для установки купола понадобится стремянка и дополнительные рабочие руки. Прислонив тыльную часть вытяжки, совмещаем монтажные отверстия с дюбельными гнёздами, и забиваем в них шурупы.
На стене делаем отметку нижнего края воздуховода.
Лишнюю часть трубы отрезаем. Делать это ножовкой ни в коем случае нельзя. Зубья пилы оставят рваные края и повредят эмаль. Обрезайте угловой машинкой, электролобзиком или циркулярной пилой.
В комплекте вытяжки обычно поставляется монтажная рамка. Отверстие канала или расширяем перфоратором, или сужаем цементным раствором под размер рамки.
Надо закрепить рамку в канале дюбелями, герметиком или клеем.
Вставляем воздуховод в вытяжку, а верхний его конец крепим в рамке.
Все соединения обрабатываем герметиком.
Перед монтажом воздухопровода нужно установить точку электропитания. Мы вам рекомендуем это сделать в двух вариантах:

по оси трубы над куполом коронкой высверливаем посадочное место под коробку и устанавливаем её на цементном растворе. К коробке перфоратором пробиваем штробу, в которую укладываем электропровод. При отключённом электросчётчике соединяем через колодку провод питания вытяжки с сетевым кабелем. Штробу заделываем шпаклёвкой. Коробку закрываем крышкой. Восстанавливаем финишное покрытие стены;
во втором случае стараемся скрытно провести провод за корпусом купола в прилегающий навесной шкаф. На нижней полке или на боковой стенке крепим розетку. На конце кабеля вытяжки крепим вилку. Розетку соединяем с сетевым проводом, который пролегает от коробки за стенками шкафов.

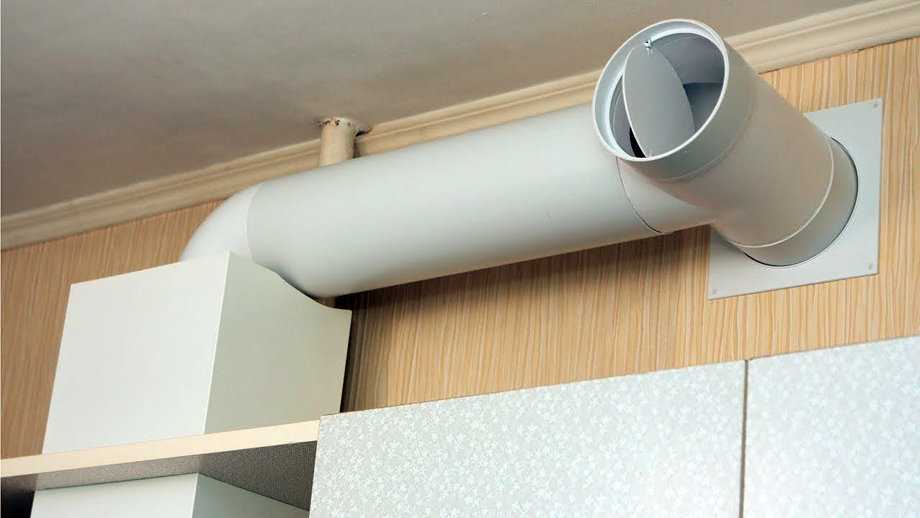

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

С различными видами вытяжек

Независимо от модели вытяжки, все они делятся на рециркуляционные и проточные. Первый тип всасывает загрязнения и неприятный запах, пропускает их через специальный фильтр и выпускает обратно уже в очищенном виде. Второй тип вытяжки соединяется с отверстием в вентиляции и при всасывании грязи выпускает ее в общедомовой проход, который регулярно прочищается сотрудниками управляющей компании.

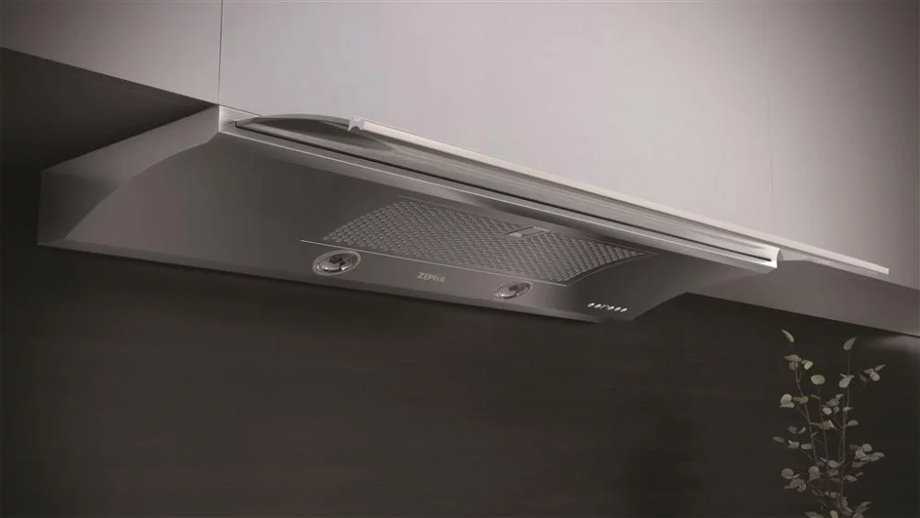

Если вы предпочитаете встроенную кухонную технику и мебель, то и вытяжку стоит выбирать встраиваемую. Таким образом, общий стиль вашей кухни не будет нарушен, она будет стильной и современной. Встраиваемые вытяжки устанавливаются в специальный вытяжной шкаф с отверстием снизу, который отлично маскирует и делает вытяжку практически незаметной.

Вытяжки встраиваемого типа являются необычайно компактными и позволяют сэкономить пространство на небольшой кухне. Их достаточно просто встроить в один из шкафов кухонного гарнитура. Зачастую панель такой вытяжки оснащается подсветкой, что делает приготовление любимых блюд еще более комфортным и избавляет от необходимости включать центральное освещение. Это является определенной экономией электроэнергии, так точечное освещение не требует больших энергетических затрат.

Купольные

Купольные вытяжки имеют второе название – каминные. Своим внешним видом они напоминают купол зонтика. Вытяжки крепятся к стене, могут быть как рециркуляционные, так и проточные. Проточные вытяжки пользуются большим спросом, так как после его установки вам не нужно будет менять фильтры, вся грязь уходит в вентиляцию. Купольные вытяжки считаются самыми эффективными при очистке воздуха от различных примесей.

Чаще всего купольные вытяжки устанавливаются в вытяжном шкафу, который отлично дополняет вытяжку, а кухню делает гармоничной и красивой. Чаще всего вытяжной шкаф идет как составляющий элемент кухонного гарнитура. Если в дальнейшем вы планируете установку вытяжки, то спланируйте дизайн кухни с вытяжным шкафом над варочной поверхностью.

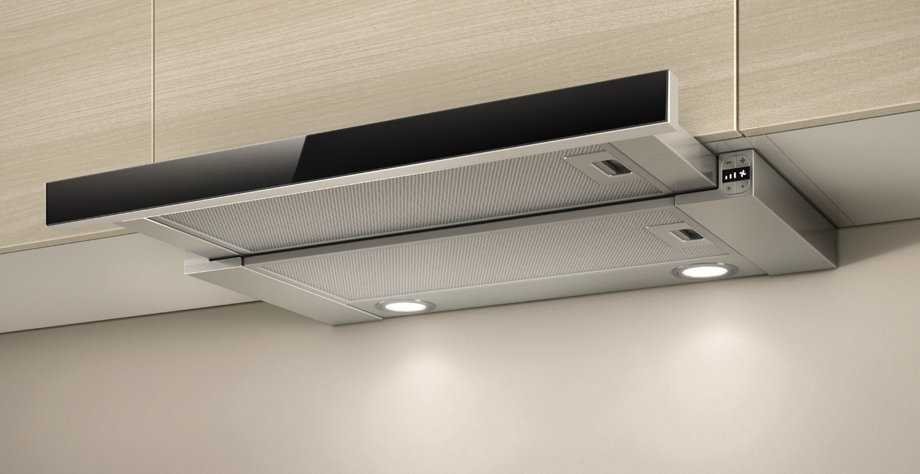

Выдвижные

Вытяжки выдвижного типа считаются необычайно удобными и существенно экономят пространство над плитой. Выдвижная вытяжка монтируется внутри вытяжного шкафа и имеет довольно интересную конструкцию. При необходимости вы можете выдвинуть часть вытяжки, что позволяет очищать воздух над всей поверхностью плиты.

Если отсутствует необходимость пользоваться всей площадью вытяжки, то вы можете включать ее, не выдвигая вперед. Фронтальная часть вытяжки замаскирована под цвет кухонного гарнитура, что делает ее совершенно незаметной и позволяет не нарушать цветовой дизайн кухни. В этом случае, вытяжка должна устанавливать вместе с кухонным гарнитуром, который, в свою очередь, изготавливается с учетом особенностей вытяжки.

Особенности монтажа

На выбор места установки напрямую влияют конструкционные особенности понравившейся модели. Настенная либо потолочная конструкции не скрываются шкафами и устанавливаются точно над плитой, при этом для воздуховода часто используются специальные маскирующие короба. А вот модель для встраивания потребует изготовления соответствующей мебели.

Учтите, что для установки вытяжки нужны будут трубы, розетка и электрокабель, короба, монтажная фурнитура и элементы крепления. Не обойтись и без воздуховода – это может быть гофрированные трубы или гладкостенный рукав.

Гофрированные трубы отличаются тем, что их можно изгибать под любым углом.

Имейте в виду, что изгиб воздуховода свыше 90 градусов недопустим.

Не забывайте, что существуют специальные короба, позволяющие скрывать воздуховод, интегрировать коммуникации в любой кухонный дизайн.

Диаметр воздуховода напрямую зависит от того, каким выполнено выходное отверстие в доме, а длина трубы определяется в зависимости от удаленности прибора, от проема в стене или от вентиляционной шахты.

Если же речь идет об установке встраиваемой вытяжки, то здесь все нужно выполнять в соответствии с инструкцией по монтажу. Основными критериями при монтаже прибора для встраивания являются:

Выдвижная панель устройства всегда оставляется видимой;
Выходное отверстие всегда соединяется с вентшахтой.

Если нет возможности такого соединения или воздухоотводящие трубы проложить невозможно, то можно установить рециркуляционную модель – среди них тоже есть варианты, предназначенные для встраивания.

Вытяжка на кухню — на что нужно обратить внимание при покупке
Ремонтируем кухонную вытяжку самостоятельно
Установка вытяжки и воздуховода своими руками
Фильтры для кухонных вытяжек – правила выбора и замены
Чистим вытяжку от жира — быстро, просто, эффективно
Как выбрать встраиваемую технику для кухни

Ответы на популярные вопросы

Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?

Конечно, монтаж воздуховода — это дополнительная, порой трудоёмкая работа. Вы сами должны оценить нужность устройства отвода воздушного потока напрямую в вентиляционный канал. Объём помещения, частота пользования кухонной плитой, условия притока наружного воздуха – всё это факторы, влияющие на выбор проточного или рециркуляционного режима работы вытяжки.

Если вам достаточно обойтись возвратом через фильтрационную систему вытяжки очищенного потока воздушной массы, то воздуховод вам не нужен.

Как установить встроенную вытяжку с выдвижной частью?

Установка очистного оборудования с выдвижной частью ничем не отличается от монтажа стационарного оборудования. Нужно проследить за тем, чтобы развёрнутая всасывающая панель полностью нависала над варочной площадью плиты.

Как установить встраиваемую вытяжку в шкаф большого размера?

Это делают точно так же, как и при монтаже оборудования, плотно входящего между стенками шкафа. Единственное отличие в том, что нужно соблюсти точное положение вытяжки ровно над плитой. На фотографиях показаны примеры дополнительных перегородок внутри шкафа, которые укрепляют конструкцию.

Что делать если мощности недостаточно?

Компактные вытяжные устройства часто обладают таким недостатком, как малая мощность установки. Для повышения производительности очистного оборудования применяют канальные вентиляторы. Их врезают в воздуховод с помощью переходников в любом доступном месте.

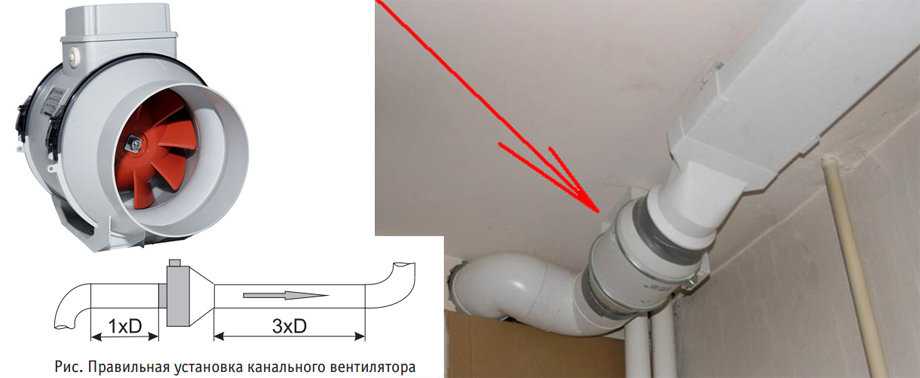

Монтаж канального механизма делается с целью наращивания мощности воздушного потока. То есть работают одновременно (параллельно) канальный и вытяжной вентиляторы. Можно откорректировать режимы работы вытяжки установкой дополнительного тумблера для отдельного включения канального вентилятора.

В некоторых случаях корпус вытяжки используют только в качестве части воздухопровода. Устанавливают мощный наружный вентилятор, который резко увеличивает производительность оборудования с 800 – 1000 м3/ч до 1500 – 2000 м3/ч.

Как сделать, чтобы вытяжка не мешала естественной вентиляции?

Для решения данной проблемы применяют тройник с антивозвратным клапаном. Устройство выглядит так, как если бы в воздуховод в месте входа в вентканал был бы врезан дополнительный патрубок с открытым отверстием.

В патрубке установлен лючок, который отрегулирован так, что при включённом вентиляторе закрывает собой входное отверстие. При отключённой вытяжке запорный диск возвращается в исходное состояние и открывает доступ воздуха из вентиляции.
