Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Нанесение кромки

Если вы никогда не занимались кромкованием, то для начала посмотрите урок. Благодаря специальной ленте кромку, то есть место распила, легко обработать самому. К материалу прилагается подробная пошаговая инструкция. Есть мастера, которые рекомендуют проводить кромкование на деталях, задействованных в видимой зоне. Но с другой стороны, кромка предохраняет место распила от попадания влаги и пыли.

Ленту просто наклеить самостоятельно, закрепив клейкую сторону и прогрев для прилегания горячим утюгом

Обратите внимание, речь не о профессиональном инструменте – обычный бытовой утюг. Материал рекомендуется разогревать на режиме «2»

Обязательно оденьте перчатки, чтобы не обжечь руки. После остывания, излишки ленты подрезаются и зачищаются мелкозернистой наждачной бумагой или специальным бруском, у которого есть мягкая сторона и малоабразивная. Кромкуйте по периметру все детали конструкции.

Кромка ПВХ

Создание проекта

Перед тем, как начать создание чертежа будущей конструкции важно определить место, куда она будет устанавливаться. На этом этапе следует учесть такие моменты: количество полок, выдвижных ящиков (если они требуются)

Все это позволит разработать наиболее подробный проект.

Важно соблюдать такие нюансы:

Не во всех квартирах имеются типовые ровные стены и потолки. Именно поэтому замеры следует сделать со всех сторон, особенно при проектировании встроенного шкафа.
Глубина готового шкафа должна быть не меньше 60 сантиметров. В противном случае такие полочки не будут вместительными.
Замеры следует сразу же переносить на чертеж, для того чтобы правильно рассчитать количество материалов.
При необходимости следует предварительно выровнять пол на том месте, куда планируется устанавливать шкаф.
Для нанесения разметки необходимо использовать строительный уровень, угольник и рулетку.

Схему углового шкафа чертят, начиная с боковин, потому что они являются несущими и представляют собой вид целых досок. Затем следует определить высоту конструкции (обычно от 2,2 метра).

Только потом необходимо рассчитать размеры горизонтальных деталей, штанги (если это платяной шкаф). Чаще всего большие полки устанавливают в верхней части шкафа, а штангу непосредственно в углу. Последним этапом в схему вносят дополнительные обозначения, где будут располагаться зеркала, подсветка и прочие элементы.

Проектирование (чертежи с размерами и расчёт количества деталей)

Прежде чем самостоятельно изготовить и собрать шкаф-купе, нужно набросать эскиз будущей мебели. Рекомендуем выбрать несложную по форме модель, а мы покажем, как это сделать на примере простой конструкции. Для этого создадим схему с размерами. Угловые и радиусные модели оставим профессионалам.

В качестве основного материала для изготовления корпуса возьмём 2 плиты МДФ 2070 х 2800 мм и 1220 х 2800 мм толщиной 16 мм. Заднюю стенку изготовим из листа ЛДВП. Её можно сделать также из фанеры.

Корпус

Габариты шкафа купе будут такими: длина – 1800 мм, глубина – 450 мм, высота – 2300 мм. До потолка оставили расстояние 250 мм (при вертикальном размере комнаты 2,5 м). Встраиваемый в нише стены шифоньер обычно проектируют величиной под потолок. Если вас заинтересует, как сделать стенной шкаф купе своими руками, перейдите по этой ссылке: ХХХХ.

Прорисуем компоновку деталей несущих плоскостей мебели. Выглядеть это будет так.

Схема компоновки деталей корпуса шкафа купе

1 – Верхняя панель 1800 х 450 х 16 мм; 2 – боковина 2268 х 450 х 16 мм (2 шт.). 3 – задняя стенка 2300 х 1800 х 3 мм (ЛДВП). 4 – основание каркаса 1800 х 450 х 16 мм.

Высота боковин составляет 2268 мм потому, что стенки находятся между верхней и нижней панелью, общая толщина которых составляет – 16 х 2 = 32 мм. Отсюда длина бортов составит 2300 – 32 = 2268 мм.

Выбор наполнения корпуса шкафа

Итак, внутреннее пространство шкафа получим таких размеров:

длина – 1800 – 32 = 1768 мм;
высота – 2268 мм (см. выше размер боковин);
глубина равна ширине боковых стенок – 450 мм.

Деталировка гардероба

После того, как мы определились с основными размерами корпуса купейного шкафа, нужно выбрать его наполнение. Поместим внутрь 6 полок, два выдвижных ящика и установим одну перегородку. Не забудьте: чтобы сделать правильно расчёт деталей, нужно учесть толщину боковых стенок и перегородки – 16 мм.

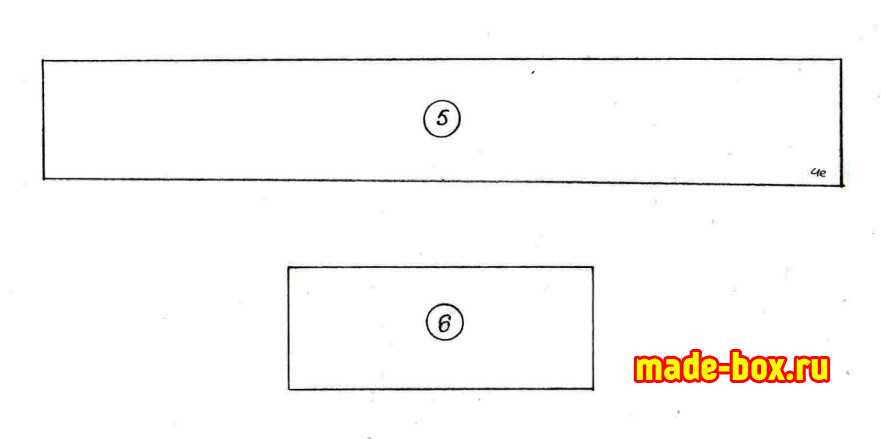

Перегородка (5) и полка (6)

Величина перегородки получится 2268 х 350 х16 мм, а размер каждой из 6 полок толщиной 16 мм будет: равен:

длина 1800/2 – (16х3) = 1752/2 = 876 мм;
глубина – 350 мм.

Выдвижные ящики

Мы расположим в одном из отделений шкафа купе два подвижных короба. Заключим их между двумя отрезками МДФ, один из которых будет полкой.

Схема сборки ящика

Фасадные панели ящиков (7) по ширине будут меньше на 4 мм проёма между перегородкой и боковиной. Высота фасада будет равна 200 мм, ширина – 872 мм.

Каркас 1 ящика составим из 4-х планок. 2 продольные доски (9) длиной (350 – 16) = 334 мм, шириной 140 мм. 2 поперечные планки (8) длиной 872 – (16х2) – 20 = 820 мм, где 20 мм – толщина 2-х выдвижных систем 1 ящика, шириной 140 мм.

Для ящиков количество планок умножаем на два. Из листа ЛДВП вырежем днища (10) размером – 334 х 852 мм (днище перекрывает толщину продольных планок).

Фурнитура

Для опорной плиты нам понадобится 6 мебельных ножек.

Ножка

В левом отделении шкафа установим штангу для тремпелей на ширину проёма — перекладина из металлопрофиля будет крепиться на 2-х опорах, установленных в боковине и перегородке.

Штанга

В правой секции снизу к верхней полке прикрутим шурупами выдвижную рамку для тремпелей (см. чертёж ниже).

Выдвижная вешалка

Для ящиков подберём две дугообразные ручки. Ручки лучше выбирать с 2-мя точками крепления.

Ручка для ящика

В качестве выдвижной системы для ящиков используем шариковые направляющие.

Направляющие для ящиков

На основании подбора деталировки делаем чертёж наполнения открытого пространства шкафа купе.

Чертёж каркаса шкафа купе с наполнением.

Из чего собрать шкаф-купе

Для изготовления мебели можно выбирать разный материал. Но сделать это нужно еще перед проектированием, поскольку процесс сборки может несколько изменяться.

Натуральная древесина

Это традиционный материал, использующийся для изготовления мебели. В этом случае не самый лучший выбор. Доски для сборки шкафа должны быть тщательно высушены и пропитаны спецрастворами: полимерной эмульсией на водной основе либо горячей олифой. Кроме того, на их поверхности должны отсутствовать любые дефекты: сучки, трещины и т.п. Учитывая, что деревянная поверхность гигроскопична, не рекомендуется использовать ее для изготовления встроенной мебели. Древесина будет коробиться по причине перепадов влажности внутри ниши.

Фото: Instagram almaty.mebel.kz

Вагонка

Можно использовать различные варианты: МДФ, ПВХ или дерево. Нужно учесть, что планки, составляющие створку, вставляются в деревянную раму. Древесина, из которой собирается рама, выбирается только просохшая, без дефектов. Вагонка подгоняется по размеру, дощечки склеиваются между собой. Это несколько усложняет процесс сборки. В целом такое решение вполне уместно, но только для дверок шкафа. Оно часто используется для встроенных конструкций.

Фото: Instagram alyance_naydi_kzn

Древесные плиты: МДФ, ЛДСП, ДВП

Пожалуй, лучший выбор для самостоятельного монтажа шкафа. Материалы обладают всеми достоинствами дерева, но при этом полностью нечувствительны к скачкам влажности. Для работы выбирают плиты высокой и средней плотности, они подходят для этого лучше всего. Плиты достаточно просто раскроить на детали нужного размера. Оптимально воспользоваться для этого услугами распила.

Фото: Instagram good_wood_shop

Фанера

Можно использовать стандартные или ламинированные листы. Последние отличаются привлекательным видом и считаются более экологичными. Материал выпускается в виде плит различной толщины. При работе следует учесть некоторую мягкость листов, при монтаже саморезов фанера может деформироваться. Поэтому рекомендуется обязательно использовать специальные прокладки.

Пошаговая инструкция по сборке шкафа-купе

Рассмотрим процесс сборки конструкции, установленной около стены, которая будет выполнять роль задней стенки. Работа выполняется в несколько этапов.

1. Проводим разметку

Для начала нужно точно нанести линии разметки на стену. Делаем это так:

От угла отмеряем длину шкафа, ставим отметку. Делаем это в нескольких местах на разных уровнях высоты, что гарантирует ровную прямую. Соединяем отметки, проведя вертикальную линию. Это будет край шкафа.
Аналогично размечаем внутри будущего шкафа расположение всех вертикальных секций.
Намечаем место расположения горизонтальных полок.

Фото: Instagram elenacherkozianova

2. Устанавливаем крепления

На этом этапе нужно на размеченных линиях поместить крепления для полок и перегородок. Выполняем это так:

Берем крепеж, примеряем его к линии разметки, определяем и помечаем участки, где должны находиться дюбели.
Просверливаем отверстия в намеченных точках, вставляем в них пластиковые вкладыши.
Ставим крепления на предназначенное для них место и закрепляем саморезами.

Фото: Instagram zodych

3. Монтируем наполнение шкафа

Нужно установить все полочки и вертикально расположенные стойки. Делаем это так:

Ставим боковую стенку нашего шкафа. Примеряем заготовку, при необходимости подгоняем. Устанавливаем и закрепляем.
Каждую разделительную стойку выставляем около креплений и фиксируем шурупами.
Приступаем к монтажу полок. Каждую примеряем, при необходимости устанавливаем дополнительные крепежи, ставим деталь на место и закрепляем.
Круглые стойки и вешала устанавливаем в специальные крепления и фиксируем.

Фото: Instagram belayaani

Фото: Instagram elenacherkozianova

Фото: Instagram svet_laya.ya

Фото: Instagram zzzzverek

4. Устанавливаем стенки шкафа

Монтируем боковую, верхнюю и, если нужно, нижнюю стенку шкафа. Делаем это так:

Намечаем и сверлим на каждой детали отверстия, в которых будут располагаться крепежи.
Примеряем панели к стене, намечаем отверстия под установку креплений.
Просверливаем отверстия, устанавливаем в них пластиковые вкладыши.
Ставим деталь на место и фиксируем ее крепежами.

Фото: Instagram alyance_naydi_kzn

Фото: Instagram dveri_kype

Фото: Instagram elenacherkozianova

Фото: Instagram iskander_mebel777

Фото: Instagram kostiapolenichkin

Фото: Instagram mebel_kubani.ru

Фото: Instagram mebel_slavenitsa

Фото: Instagram moskalenko

Фото: Instagram schkafnoi_master

5. Монтаж направляющих и дверей

К этому моменту дверные створки должны быть уже готовы. Если предполагается, что они собираются, например, из вагонки, то работа должна быть уже выполнена. Монтаж проводится в такой последовательности:

Проводим замеры верхней и нижней стенки шкафа. Меряем направляющие, при необходимости их подрезаем.
Закрепляем направляющие на стенках изделия.
Фиксируем на створках детали раздвижного механизма.
Устанавливаем подготовленные створки на рельсы. В зависимости от типа подвеса процедура будет несколько отличаться.
Регулируем движение створок, добиваясь плавного бесшумного хода.

Фото: Instagram mebel_na_zakaz_stav

Еще раз проверяем качество установки каждой детали, работу дверок и прочность креплений. Работа завершена.

Самостоятельная сборка шкафа купе вполне по силам домашнему мастеру. Особенно если выбрать простую модель. Максимально облегчит работу распил материала, тогда останется только привезти детали домой и собрать из них шкаф.

Как сделать шкаф-купе в спальню своими руками?

Правильно распорядившись пространством и выбрав подходящую для вашего дома витрину, вы поспособствуете улучшению атмосферы и созданию истинного домашнего уюта, ведь гостиная для того и предназначена, чтобы в ней приятно проводить время с друзьями или в кругу семьи

Какие же бывают шкафы-витрины для гостиной комнаты и на что обратить внимание при их выборе?

Назначение

Главная функция шкафа-витрины, это, без сомнений, декоративная. Поэтому здесь никогда не хранят обычную кухонную посуду – только самую дорогую. Благодаря этому предмету мебели можно разделить гостиную на несколько зон, показать и уберечь драгоценные вещи от пыли, такие как:

ценные подарки;
сервизы;
элитные алкогольные напитки;
раритетные коллекции, старые семейные фотографии и т.п.

Виды

Сегодня в магазинах можно найти шкафы-витрины различных интересных оформлений, оттенков, габаритов и устройства. От выбора витрины во многом будет зависеть ее гармоничность с дизайном гостиной. По качеству производства шкафы отличаются друг от друга тремя основными параметрами:

Материалом.
Устройством.
Стилем.

Материал

Все шкафы-витрины для гостиной комнаты изготавливают из древесины, а также зеркал и стекла с обработкой из металла или пластика. Так, для производства данной меблировки применяют следующие виды дерева:

обычные или ценные породы древесины, такие как береза, дуб, сосна и прочее;
МДФ;
ДСП: лакированная, покрашенная и т.п;
ламинированная ДСП;
ШПОН.

Стоит отметить, что в шкафах-витринах используется не обычное стекло, а укрепленное по особой технологии, чтобы оно не лопалось от больших нагрузок тяжелых предметов.

Стиль

Для каждого стиля есть определенное назначение, то есть, для каких помещений та или иная витрина подойдет больше всего. К примеру, для гостиной небольших площадей рекомендуется выбирать светлую мебель, визуально увеличивающую пространство. Правильный выбор шкафа-витрины во многом зависит от стиля самой гостиной, которые бывают нескольких основных видов:

Минимализм. С такими комнатами гармонично смотрятся полностью застекленные витрины, которые еще больше открывают пространство. Также отлично будут сочетаться и примитивные шкафы из ЛДСП, МДФ или пластика с наименьшим количеством отделки.
Классика. Этот стиль всегда будет в тренде, так как он олицетворяет богатство. Как правило, это мебель ручной работы.
Модерн. В таких гостиных лучше всего смотрятся стильные шкафы-витрины лаконичных форм одновременно с роскошными узорами и украшениями.
Скандинавский. Делается с уклоном на экологичность и естественность, поэтому шкаф нужно выбирать светлых и холодных тонов.
Кантри. Создает теплую и уютную атмосферу в гостиной, обеспечиваемую натуральными материалами.

Устройство

Так как гостиные отличаются по размерам, и в них может быть различное количество других предметов мебели, производители предлагают покупателям три вида шкафов-витрин в зависимости от их устройства:

Модульный. Предназначен для разделения гостиной комнаты на зоны или подчеркивания отдельных элементов интерьера с помощью модулей, которые можно быстро и с легкостью разобрать, собрать, заменить либо поменять местами. Эти витрины лучше всего смотрятся в небольших помещениях.

Навесной. Такой шкаф устанавливают на стене, однако положить на него много предметов не выйдет, так как к стене крепится максимум пять полок.
Угловой. Экономит много пространства, особенно в гостиных маленьких площадей, где углы зачастую остаются свободными.

Шкаф-витрина – это один из немногих предметов интерьера, который никогда не выйдет из моды и всегда будет актуальным для создания в доме экспозиции из памятных и ценных вещей.

Разновидности угловых шкафов

С целью создания уникальной, функциональной конструкции, мебельщики экспериментируют над различными формами шкафов. Существуют наиболее популярные конфигурации изделий, которые следует изучить перед составлением чертежа.

Таблица №1. Разновидности угловых шкафов.

Иллюстрация	Описание
	Устанавливают такие конструкции в углах небольших комнат. При этом чаще всего они закрепляются непосредственно к стене — такая форма позволяет правильно сгладить углы. Шкаф не имеет полноценных боковых стенок, поэтому и полки у него треугольные.
	В такой конструкции с одной стороны находится стенка. Поэтому такой шкаф считается более практичным, чем предыдущий вариант. Внутри имеется больше свободного пространства.
	Одна из наиболее популярных форм шкафов. Конструкция представляет собой две части, которые соединяются в углу. Подобные изделия отличаются вместительностью.
	Особенностью конструкции является наличие небольших, но при этом функциональных боковых стенок. За счет чего можно разместить внутри шкафа дополнительные модули.

Наиболее сложной конструкцией для самостоятельного изготовления является треугольный или трапециевидный шкаф — из-за того, что изделие предполагает наличие диагональных элементов, которые желательно заготавливать в присутствии профессионала.

Таблица №2. Разновидности угловых шкафов по способу установки.

Способ установки	Описание
Корпусные	Такие шкафы предполагают наличие задней стенки, они не привязываются только лишь к одному месту. При необходимости их можно будет быстро перенести.
Встроенные	Шкаф собирают и закрепляют непосредственно в том месте, где планируется его установка. Перенести в другое место такую конструкцию довольно трудно.
Модульные	Конструкция состоит из нескольких секций, которые собираются в один шкаф. Такие изделия довольно быстро демонтируются и переставляются (при необходимости).

Конструкции отличаются между собой и по типу дверей. Они бывают распашными или раздвижными (купе). В первом случае не следует изготавливать дверные полотна больше 45 сантиметров, иначе будет слишком сильная нагрузка на петли. Во втором случае двери могут быть довольно массивными, даже больше 45 сантиметров в ширину.

Таблица деталей шкафа купе

Конструктив	№ позиции	Наименование	Размер, мм	Материал	Количество, шт
Каркас	1	Верхняя панель	1800 х 450 х 16	МДФ	1
2	Основание	1800 х 450 х 16	— « —	1
3	Задняя стенка	2300 х 1800 х 3	ЛДВП	1
4	Боковина	2268 х 450 х 16	МДФ	2
5	Перегородка	2268 х 350 х16	— « —	1
Наполнение	6	Полка	876 х 350 х 16	— « —	6
7	Фасад	872 х 200	— « —	2
Ящики	8	Продольные планки	334 х 140	— « —	4
9	Поперечные планки	820 х 140	— « —	4
10	Днище	334 х 852	ЛДВП	2
11	Штанга	872	Металл	1
Фурнитура	12	Выдвижная вешалка	Комплект	— « —	1
13	Ножки основания	Комплект	Пластик	6
14	Выдвижные направляющие	Комплект	Металл	2
